Pagpili ng Electromagnetic Flowmeter: Isang Patnubay sa Field Proven (Mga Liner, Electrodes, Conductivity)

Para kanino ito

Mga plant engineer, process designer, maintenance team, at technical buyer na nangangailangan ng mabilis, maaasahang paraan para tukuyin ang tamang magmeter para sa mga totoong kondisyon.

1) Ano ang Magmeter (at Hindi)

Mga electromagnetic flowmeter sukatin conductive mga likido na may walang throttling element at walang gumagalaw na bahagi . Mahusay sila sa mga serbisyong abrasive at corosive at nangingibabaw ang munisipal na tubig at wastewater, chemical transfer, mining slurries, at hygienic na proseso (pagkain at inumin, pharma).

• Mga kalakasan: bale-wala ang pagkawala ng presyon, malawak na hanay ng DN, matatag na katumpakan, mahusay na mga opsyon sa kemikal/abrasion.
• Mga limitasyon: nangangailangan ng pinakamababang kondaktibiti; hindi para sa mga hydrocarbon/ultra-purong tubig maliban kung gumagamit ng mga disenyong mababa ang conductivity.

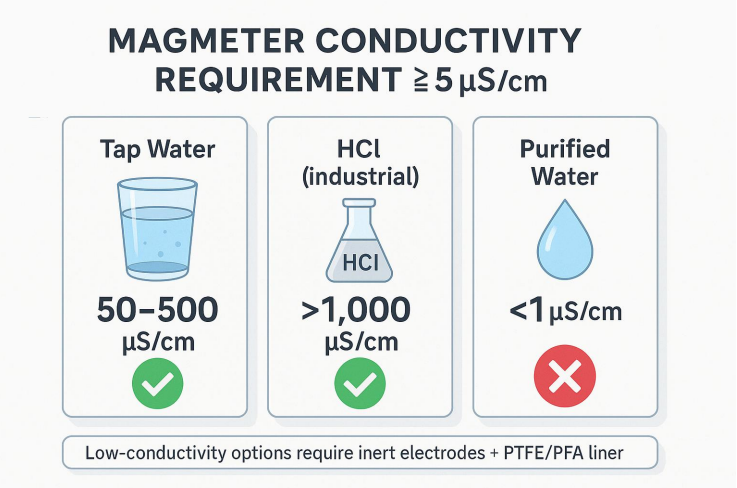

Konduktibidad Threshold (μS/cm)

Ang mga karaniwang magmeter ay nangangailangan ng ≥ 5 μS/cm . Mga karaniwang sanggunian: Tubig sa gripo: 50–500, HCl (industrial): >1,000, Purified water: <1 → hindi angkop.

Maaaring gamitin ang mga borderline case inert electrodes (Pt‑Ir/Hastelloy C) kasama low-adsorption liners (PTFE/PFA) ; kumpirmahin sa tagagawa.

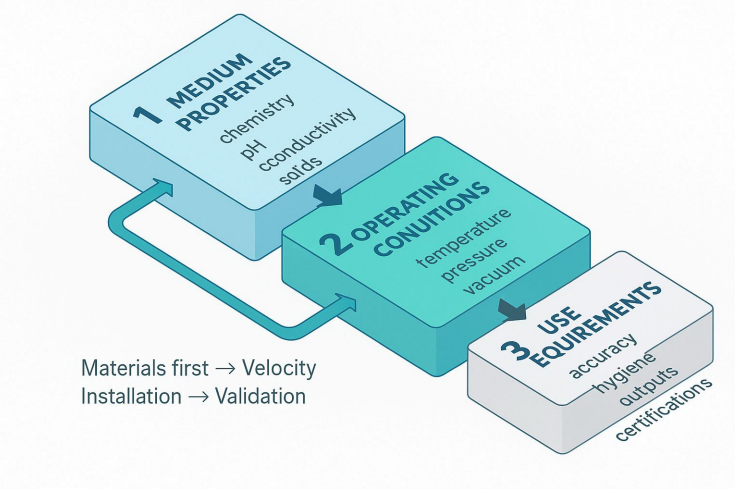

2) Ang 3‑D Selection Model

Ang pagpili ay hindi isang solong parameter. Gumamit ng a 3-dimensional na desisyon:

Mga Katamtamang Katangian → Mga Kundisyon sa Pagpapatakbo → Mga Kinakailangan sa Paggamit

Karamihan sa mga pagkabigo (pag-atake ng liner, pagkabigo ng electrode, malalaking error) ay bumabalik sa hindi kumpletong katamtamang data o mga materyal na hindi tumutugma.

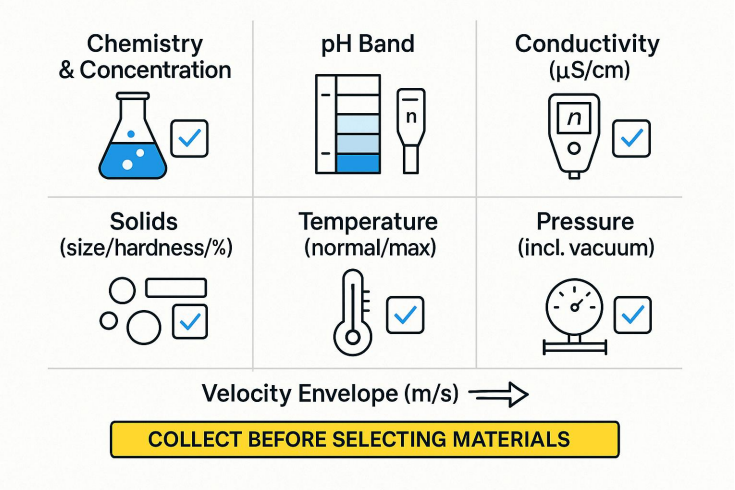

3) Hakbang 1 — Buuin ang Medium Profile (Non-negotiable Data)

Kolektahin ito bago pumili ng mga materyales:

• Chemistry at konsentrasyon: isama ang mga trace ions (F⁻/Cl⁻) at mga oxidizer.
• pH band: malakas na asido (<2), mahinang asido (2–6), neutral (6–8), mahinang alkali (8–12), malakas na alkali (>12).
• Conductivity: kumpirmahin ≥ 5 μS/cm maliban kung gumagamit ng mga opsyon na mababa ang conductivity.
• Solids: laki / tigas / volume %. Quartz o ≥1 mm → mga liner na lumalaban sa abrasion.
• Temperatura: normal at sukdulan (CIP/SIP, sun-heated run).
• Presyon: positibo at vacuum (maaaring bumagsak ang mga liner kung hindi na-rate).
• Bilis na sobre: plano para sa 1–3 m/s (malinis na serbisyo). <0.5 m/s na deposito; >5 m/s erosion/ingay (abrasive service madalas 2–4 m/s).

4) Hakbang 2 — Piliin ang Liner (Kaagnasan at Temperatura Una)

Priyoridad: Corrosion resistance → Temperatura → Abrasion → Pressure.

Vacuum at thermal cycling

Tukuyin vacuum-rated liner kung posible ang sub‑atmospheric pressure. Para sa malaking ΔT/ΔT·h, tiyakin ang liner/electrode CTE compatibility at igalang ang produkto T–P rating curve.

5) Hakbang 3 — Itugma ang Electrodes sa Chemistry (at Liner)

Mabilis na mga pahiwatig

• Bleach (NaOCl) → PTFE/PFA Hastelloy C / Titanium.
• HCl na walang F⁻ → PTFE/PFA Tantalum / Hastelloy C.
• HCl na may F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (iwasan ang Ta).
• Mainit/malakas na NaOH → PTFE/PFA Hastelloy C (316L lang para sa banayad/cool na caustic).
• Abrasive slurry → Polyurethane/Ceramic liner matatag na electrodes; laki para sa 2–4m/s .

6) Sukat para sa Velocity (hindi para sa Pressure Drop)

Ang mga magmeter ay nagdaragdag ng hindi gaanong pagkawala ng ulo. Sukat ng metro kaya normal na bilis ng pagpapatakbo nakarating sa target band.

• Malinis na likido: 1–3m/s (tahimik, matatag, mababang fouling).
• Nakasasakit: 2–4m/s sa paglilinis sa sarili; mga taluktok ng takip upang limitahan ang pagguho.
• Mababang-conductivity: ang katamtamang mas mataas na bilis ay maaaring mapabuti ang SNR.
• Napakababang daloy: isaalang-alang pagbabawas ng laki (reducers) upang maabot ang target na bilis.

Isang-minutong halimbawa ng sukat

Ibinigay ang 20m³/h sa DN50 (ID ≈ 52.5mm):

Lugar A = π·(0.0525²)/4 ≈ 0.00217m² → v = Q/A = 20/3600 / 0.00217 ≈ 2.56m/s → sa loob ng nakasasakit na banda; para sa malinis na serbisyo, isaalang-alang ang DN65.

7) I-install para sa Marka ng Signal

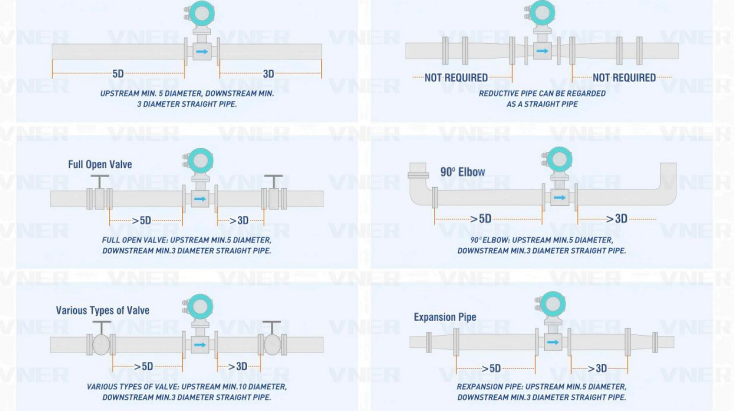

• Mga tuwid na pagtakbo: 5–10D upstream, 2–3D downstream (higit pa pagkatapos ng elbows/valves/reducers).
• Oryentasyon: pahalang na may mga electrodes sa 3 & 9 o'clock; patayo up-flow ginusto.
• Panatilihing puno ang tubo: paganahin ang walang laman-pipe detection; iwasan ang napasok na hangin.
• Grounding: grounding rings/electrodes para sa isang matatag na sanggunian.
• Mga gasket at manggas: liner-compatible; maiwasan ang panghihimasok sa bore.
• Fouling media: mas gusto ang mga makinis na liner (PTFE/PFA) at tamang bilis

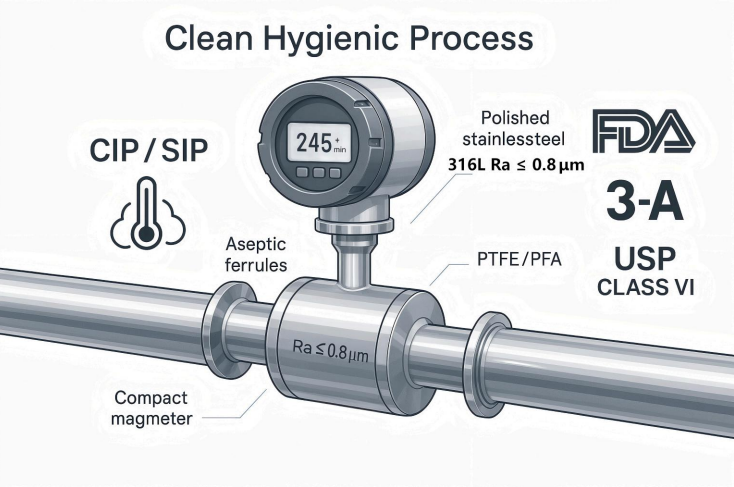

8) Sanitary (Pagkain at Pharma)

• Mga basang bahagi: 316L; PTFE/PFA mga liner; pinakintab na mga electrodes (hal., Ra ≤ 0.8μm ; tukuyin ang ≤ 0.4μm kung kinakailangan).
• Mga koneksyon: Tri‑Clamp, DIN11851, aseptic ferrules; tukuyin ang pagtatapos ng ibabaw.
• CIP/SIP: i-verify ang mga limitasyon ng detergent at singaw (oras/temperatura).
• Pagsunod: FDA/3‑A/USP ClassVI/material traceability; walang putol na disenyo ng liner upang maiwasan ang hold-up.

9) Mabilis na Selection Matrix (Mga Panimulang Punto — i-verify ang datasheet)

• Munisipal na tubig / wastewater → Liner: Goma / ETFE / PTFE; Electrode: 316L (mag-upgrade sa HastelloyC para sa malalakas na oxidizer).
• 30% HCl (kemikal) → PTFE/PFA HastelloyB/C / Tantalum (gawin hindi gumamit ng 316L).
• 20% NaOH (kemikal) → FEP/PTFE HastelloyC (316L para sa <10% at cool).
• Neutral na slurry ng pagmimina → Polyurethane or Ceramic hard-metal electrodes ; 2–4m/s ; patayong pag-install.
• Acid leach slurry → Ceramic Tantalum (monitor pH; iwasan ang F⁻ na may Ta).
• Industrial organic wastewater (hal., ethanol) → FEP/PTFE HastelloyC ; kumpirmahin ang proteksyon ng pagsabog.
• Pagpapaputi ng dosing → PTFE/PFA HastelloyC/Titanium.
• Hot boiler make-up (100–150 °C) → PFA/Ceramic Titanium ; insulate; tiyakin ang mababang paglaban sa lupa.
• Pinalamig na brine (CaCl₂, −20…5 °C) → PTFE/FEP Titanium ; kumpirmahin ang mababang-temperatura na katigasan ng liner

10) Mag-validate Bago ka Bumili (Iwasan ang Mamahaling Sorpresa)

• Pagkakatugma ng mga materyales: suriin ang data ng kaagnasan sa aktwal na konsentrasyon at temperatura (target ≤ 0.1mm/taon).
• Curve ng temperatura-presyon: respect liner de-rating (hal., PTFE pressure limit sa elevated T).
• Mga espesyal na kundisyon: rating ng vacuum; thermal cycling (ΔT/h); liner/electrode CTE match.
• Sign-off ng vendor: magbigay ng kumpletong daluyan/kondisyon; kahilingan a ulat ng fitness . Para sa mga kritikal na punto, gawin mga pagsusulit sa paglulubog (hal.,72 h electrode soak).

11) Mga Karaniwang Pitfalls at Pag-aayos (na may mga Resulta)

• Hindi pinapansin ang mga bakas na dumi (hal., F⁻ sa HCl) → maling elektrod; mabilis na pagkabigo.
  Ayusin: buong komposisyon kasama. mga ion ng bakas; pumili Ta/Hastelloy C/Pt‑Ir kung kinakailangan.

• Under-rating na temperatura/presyon → liner na tumatanda o nakaumbok.
  Ayusin: pumili sa mga sukdulan (hal., max T 10 °C, max P 20% ); sundin ang kurba ng T–P.
• Pagmamaliit ng abrasyon → fast liner wear sa slurries.
  Ayusin: Polyurethane/Ceramic liners, tamang bilis/orientation.
• Pagbili sa pinakamababang presyo → madalas na pagbabago; mataas na downtime.
  Ayusin: suriin gastos sa lifecycle (capex 5-taong pagpapanatili).

• Nawawala ang mga detalye ng sanitary → hold-up at mga panganib sa kontaminasyon.
  Ayusin: walang tahi na mga liner, pinakintab na mga electrodes, nakadokumentong pagsunod.

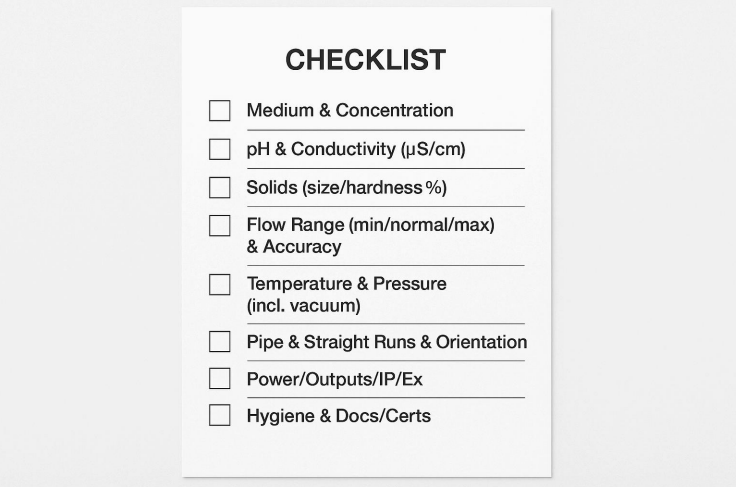

12) Checklist ng RFQ / Sukat (Ilakip sa Iyong Pagtatanong)

1. Katamtaman at konsentrasyon, pH, kondaktibiti (μS/cm)
2. Solids: laki / tigas / % vol. (kung meron man)
3. Saklaw ng daloy (min/normal/max), target na katumpakan, gustong banda ng bilis
4. Temperatura (normal/max), Presyon (max, anuman vacuum )
5. Laki ng pipe/standard/materyal, straight-run availability, oryentasyon
6. Power at mga output (4–20mA/HART, pulse, RS‑485), IP/ex‑proof
7. Mga pangangailangan sa kalinisan (pagtatapos sa ibabaw, mga koneksyon, CIP/SIP)
8. Documentation (calibration, MTRs) at regional certifications

13) FAQ

Q1. Masusukat ba ng mga magmeter ang ultra-pure water?

Lamang sa mababang conductivity mga disenyo at maingat na pagpapatunay. Ang mga karaniwang unit ay nangangailangan ng ≥ 5μS/cm.

Q2. Paano kung makakita ang aking linya ng vacuum o mabilis na pagbabago ng temperatura?

Gamitin vacuum-rated liner at tseke Pagtutugma ng CTE / ΔT na mga limitasyon.

Q3. Gaano kadalas ako dapat mag-calibrate?

Karaniwang serbisyo: taun-taon . Kritikal na pag-iingat/dosing: 6 na buwan o ayon sa patakaran ng site.

Q4. Paano ko mababawasan ang pagsusuot sa mga slurries?

Pumili mga liner na lumalaban sa abrasion (Polyurethane/Ceramic), panatilihin 2–4m/s bilis, patayong up‑flow.

Konklusyon (The Order That Works)

1. Mga materyales muna (liner electrodes) mula sa isang kumpletong medium profile.
2. Sukat para sa bilis (hindi pagbaba ng presyon).
3. I-install para sa kalidad ng signal (straight runs, full pipe, grounding).
4. Patunayan laban sa T–P curve, vacuum, at thermal cycling.

Ang pagsunod sa order na ito ay ginagawang paulit-ulit na proseso ng engineering ang pagpili ng magmeter na naghahatid ng katumpakan at nagpapababa ng gastos sa lifecycle.
