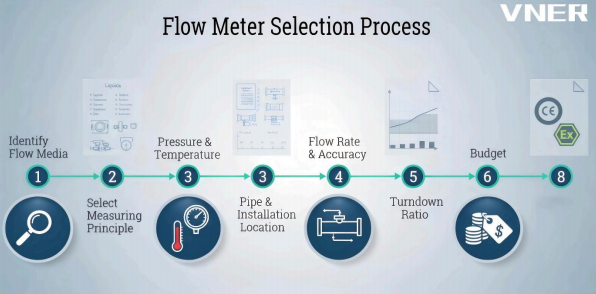

Proseso ng Pagpili ng Flowmeter: Mula sa Application hanggang sa Perfect Match

Ang pagpili ng tamang flow meter ay hindi lamang tungkol sa pagpili ng isang instrumensa sa pagsukat — ito ay tungkol sa pagtiyak ng pagiging maaasahan ng proseso, katumpakan ng pagsukat, at pangmatagalang kahusayan sa pagpapatakbo.

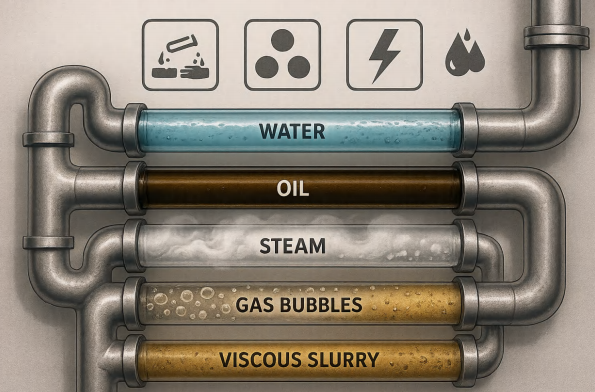

1. Kilalanin ang Daloy ng Media

Ang pag-unawa sa daluyan ng proseso ay ang pundasyon ng anumang pagpili.

Tukuyin kung ang daluyan ng daloy ay:

• likido , Gas , o singaw
• kinakaing unti-unti , Conductive , o Non-conductive
• Multiphase (liquid solid/gas) o single-phase
• Malapot , malinis , o naglalaman ng mga suspendido na solido

Ang pag-alam sa mga katangiang ito ay direktang nakakaapekto kung aling mga prinsipyo sa pagsukat ang magagawa.

Halimbawa, electromagnetic ang mga metro ay nangangailangan ng mga kondaktibong likido, habang Coiolis Pinakamahusay na gumaganap ang mga metro sa malinis, single-phase na likido.

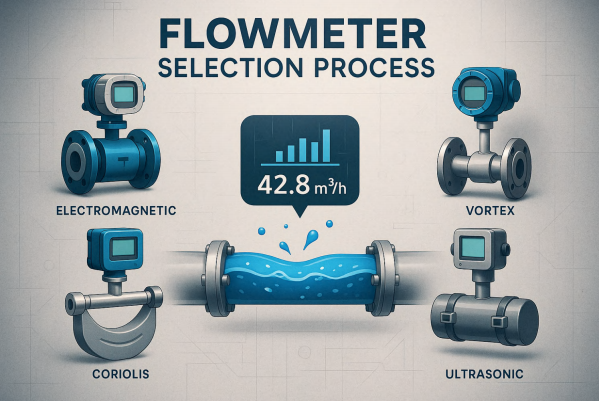

2.Piliin ang Prinsipyo sa Pagsukat

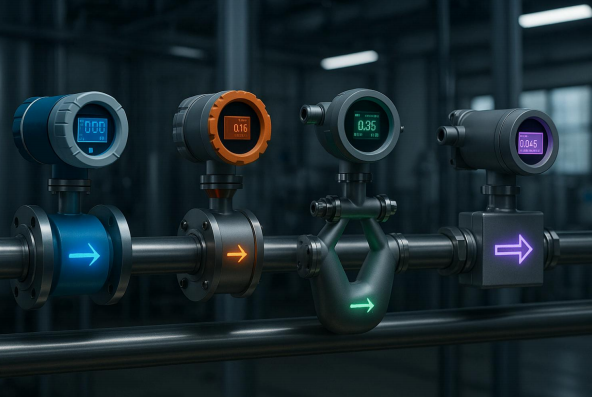

Kapag natukoy na ang daluyan, piliin ang pinakaangkop na teknolohiya sa pagsukat:

• Electromagnetic Flowmeter (EMF) – Para sa mga kondaktibong likido, tubig, kemikal, slurries.
• puyo ng tubig Flowmeter – Para sa singaw, mga gas, at mga likido na may matatag na profile ng daloy.
• Coiolis Mass Flowmeter – Para sa tumpak na daloy ng masa at pagsukat ng density sa mga likido o gas.
• Ultrasonic Flowmeter – Para sa malalaking tubo o non-invasive installation.
• Thermal Mass Flowmeter – Para sa malinis na gas.
• Mechanical Flowmeter (Turbine, Positive Displacement) – Para sa simple, murang mga aplikasyon.

Ang bawat prinsipyo ay may natatanging mga pakinabang sa katumpakan , gastos , pagiging kumplikado ng pag-install , at pagpapanatili . Ang isang maayos na tugma ay nagsisiguro ng maaasahang pangmatagalang operasyon.

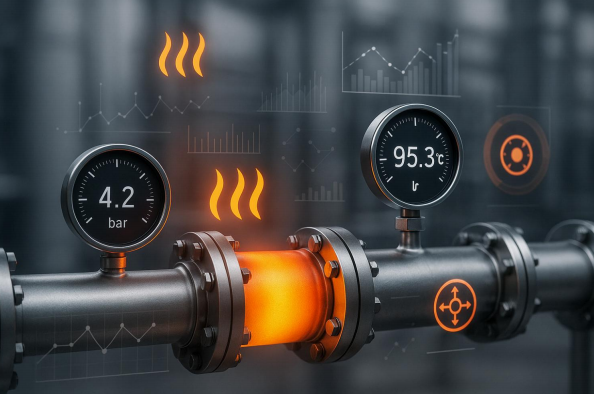

3. Tukuyin ang Operating Pressure at Temperatura

Ang presyon ng proseso at temperatura ay tumutukoy:

• Materyal ng sensor (hindi kinakalawang na asero, Hastelloy, PTFE lining, atbp.)
• Pagpili ng sealing at gasket
• Rating ng katawan ng flowmeter (PN/ANSI Class)
• Mga kinakailangan sa kabayaran sa temperatura

Palaging tiyakin na ang mga rating ng presyon at temperatura ng napiling instrumento ay lumampas sa pinakamataas na kondisyon ng pagpapatakbo ng system, na may mga margin sa kaligtasan na sumusunod sa PED or ASME mga pamantayan.

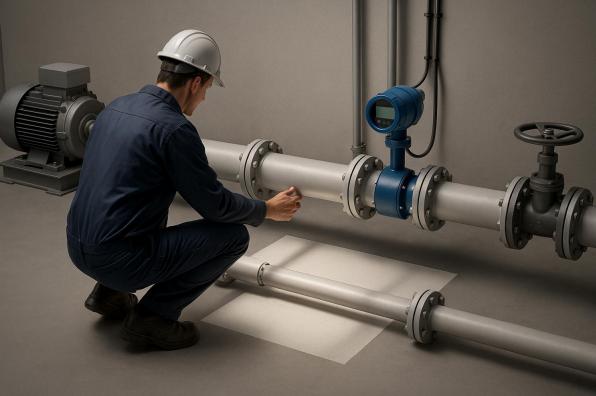

4.Suriin ang Mga Kundisyon ng Pipe at Pag-install

Ang mga flowmeter ay pinakamahusay na gumaganap kapag maayos na naka-install. Kabilang sa mga pangunahing parameter ang:

• Laki at Oryentasyon ng Pipe (pahalang, patayo, buong tubo)
• Upstream at Downstream Straight Runs upang matiyak ang matatag na profile ng daloy
• Lokasyon na may kaugnayan sa mga valve, pump, o elbows para mabawasan ang turbulence
• Mounting Space at Accessibility para sa mga kable, pagkakalibrate, at pagpapanatili
• Power Supply (AC/DC) at Mga Opsyon sa Output ng Signal (4–20 mA, Pulse, Modbus, HART, atbp.)
• Proteksyon sa Ingress (IP65, IP67, IP68)
• Pag-uuri ng Mapanganib na Lugar (Ex ia, Ex d, atbp.)

Pinipigilan ng isang mahusay na binalak na layout ng pag-install ang mga error sa pagsukat na dulot ng hindi magatang kondisyon ng daloy o pagkagambala sa kuryente.

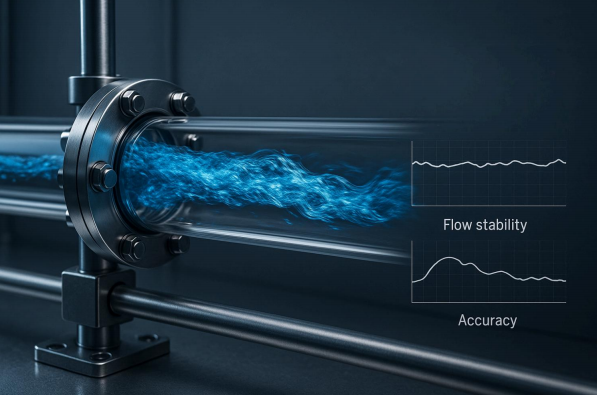

5. Tukuyin ang Saklaw ng Daloy at Mga Kinakailangan sa Katumpakan

Pagtukoy sa rate ng daloy ng pagpapatakbo at kinakailangang katumpakan ay mahalaga.

Tukuyin:

• Minimum, Normal, at Maximum Flowrate
• Inaasahang saklaw ng pagbabago ng proseso
• Kinakailangang katumpakan o repeatability (hal., ±0.1%, ±0.2%, ±0.5% ±1.0%)

Tinitiyak ng tamang sukat ng metro na ang daloy ay nananatili sa pinakamainam saklaw ng pagsukat (Reynolds number stability zone) , pag-iwas sa mababang daloy ng mga kamalian o over-range saturation.

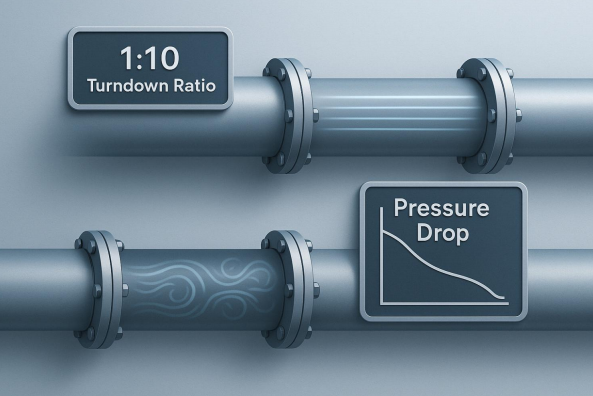

6. Suriin ang Turndown Ratio at Pagkawala ng Presyon

• Turndown Ratio inilalarawan ang flexibility ng saklaw ng pagsukat (hal., 1:10, 1:20).
  Ang isang mas mataas na turndown ratio ay nag-aalok ng mas mahusay na kakayahang umangkop sa iba't ibang mga kondisyon ng daloy.
• Pressure Loss dapat mabawasan upang maiwasan ang mga inefficiencies ng proseso.
  Ang ilang mga teknolohiya tulad ng Coiolis at Vortex maaaring magpasok ng mga pagbaba ng presyon - palaging suriin kung ang proseso ay maaaring tiisin ito.

7. Mga Pagsasaalang-alang sa Badyet at Lifecycle

Habang ang paunang halaga ng instrumento ay mahalaga, ang kabuuang halaga ng pagmamay-ari (TCO) dapat isaalang-alang:

• Presyo ng pagbili kumpara sa katumpakan at pagiging maaasahan
• Pag-calibrate at dalas ng pagpapanatili
• Ang pagkakaroon ng mga ekstrang bahagi
• Pagkonsumo ng kuryente at gastos sa downtime

Para sa mga malalaking proyekto, pagbabalanse pagganap , mahabang buhay , at badyet tinitiyak ang pang-ekonomiyang halaga sa buong ikot ng buhay ng produkto.

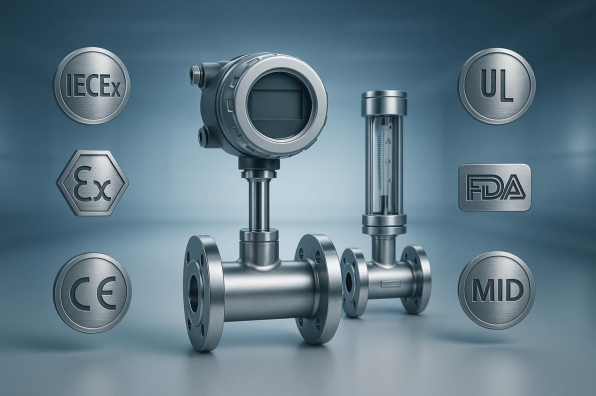

8. Mga Kinakailangan sa Sertipikasyon at Pagsunod

Ang mga flowmeter ay dapat sumunod sa mga nauugnay na internasyonal na pamantayan at regulasyon, depende sa aplikasyon at destinasyon ng pag-export:

• Kaligtasan at Pagsabog-Patunay: IECEx, ATEX, UL
• Pagsunod sa Elektrisidad: CE-EMC, CE-LVD
• Pressure Equipment: CE-PED, ASME
• Pagkain at Pharmaceutical: FDA, 3A, EHEDG
• Trade at Legal Metrology: MID (Direktiba sa Mga Instrumento sa Pagsukat)

Ang wastong sertipikasyon ay ginagarantiyahan na ang instrumento ay nakakatugon sa pataigdigang kaligtasan at mga pamantayan sa pagganap.

Konklusyon

Tinitiyak ng isang sistematikong proseso ng pagpili hindi lamang ang teknikal na pagkakatugma kundi pati na rin ang pangmatagalang katatagan at pagsunod sa regulasyon.

Sa pamamagitan ng pag-unawa sa medium , prinsipyo ng pagsukat , mga kondisyon ng pag-install , at mga pangangailangan sa sertipikasyon , makakamit ng mga inhinyero at mga espesyalista sa pagkuha ang pinakamainam na resulta — pagliit ng mga panganib at pag-maximize ng kahusayan.

Sa VNER Electronic Technology LTD , pinagsasama namin ang mga dekada ng karanasan sa larangan sa mga advanced na teknolohiya sa pagsukat ng daloy upang matulungan ang aming mga kasosyo na pumili ng mga pinakaangkop na solusyon para sa kanilang mga aplikasyon — mula sa paggamot ng tubig at petrochemical halaman to langis at gas at mga industriya ng polysilicon.

Isinulat ni Shawn Cao

Direktor, International Trade Department

VNER Electronic Technology LTD
