Gas Turbine Flowmeter: Paano Ito Gumagana, Mga Detalye at Gabay sa Pagpili

A flowmeter ng gas turbine sinusukat ang volumetric flow rate ng isang gas sa pamamagitan ng pag-detect ng rotational speed ng turbine rotor na inilagay sa flow stream. Habang ang gas ay dumadaan sa katawan ng metro, nagdudulot ito ng puwersa sa mga anggulong blades ng rotor, na nagiging sanhi ng pag-ikot nito sa bilis na direktang proporsyonal sa bilis ng gas. Para sa malinis, tuyong mga gas sa mga pipeline na may mataas na bilis kung saan ang katumpakan, malawak na turndown ratio, at compact na pag-install ay priyoridad, ang gas turbine flowmeter ay isa sa mga pinaka-maaasahan at mahusay na napatunayang mga teknolohiya sa pagsukat na magagamit. Ito ang napiling instrumento para sa paglilipat ng pangangalaga ng natural na gas, pagsukat ng gas sa prosesong pang-industriya, pagsukat ng compressed air, at paglalaan ng gasolina sa pagbuo ng kuryente at mga pasilidad ng petrochemical. Ang pag-unawa sa kung paano ito gumagana, anong mga detalye ang namamahala sa pagpili, kung saan ito gumaganap nang pinakamahusay, at kung ano ang mga limitasyon nito ay nagbibigay sa mga inhinyero at procurement team ng pundasyon upang tukuyin nang tama ang instrumento na ito at kunin ang buong kakayahan nito sa pagsukat.

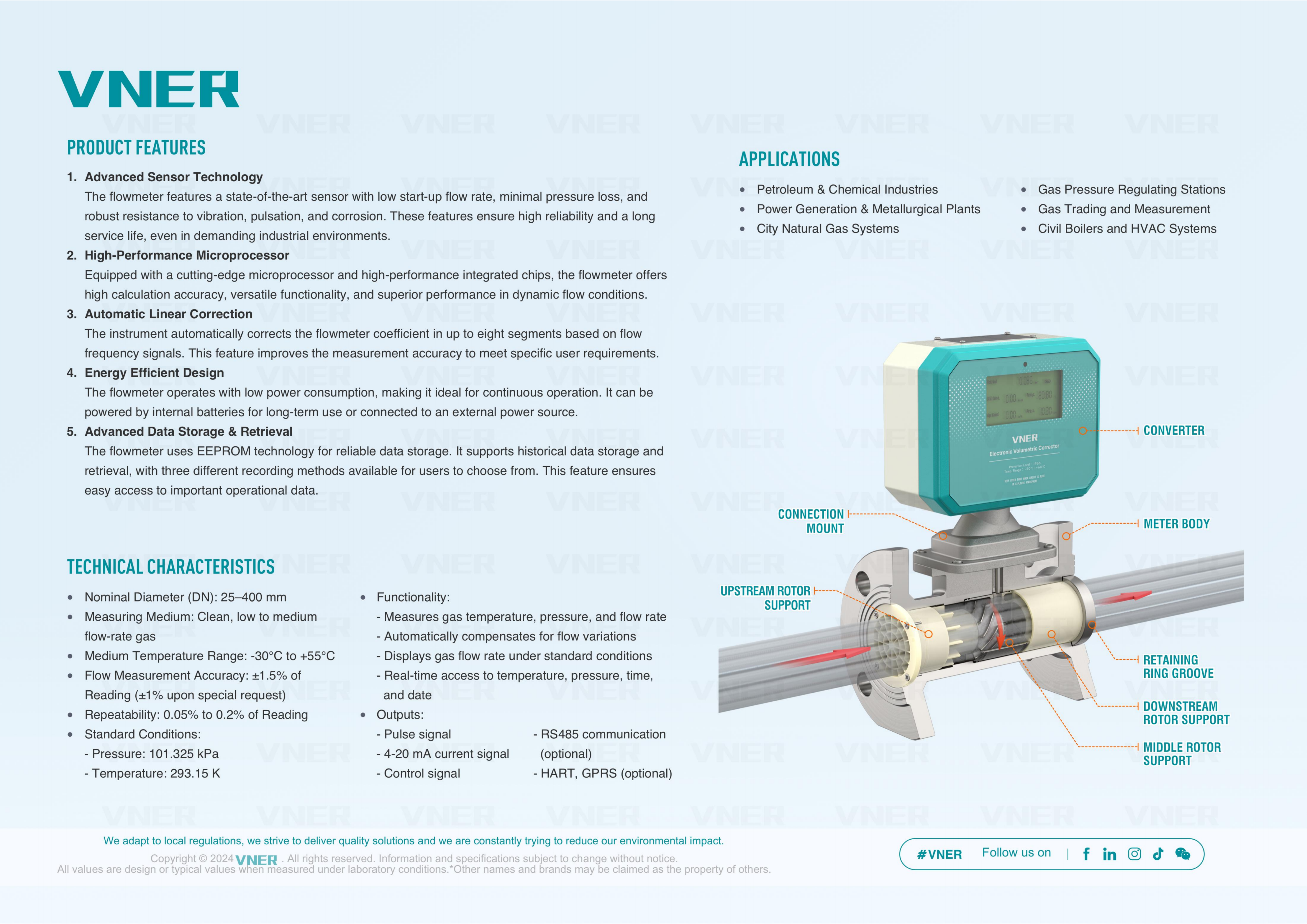

Prinsipyo ng Pagpapatakbo ng isang Gas Turbine Flowmeter

Ang prinsipyo ng pagpapatakbo ng isang flowmeter ng gas turbine ay batay sa paglipat ng kinetic energy mula sa isang gumagalaw na stream ng gas patungo sa isang mekanikal na rotor. Ang rotor ay naka-mount sa isang baras sa loob ng katawan ng metro, na ang axis nito ay nakahanay sa direksyon ng daloy. Ang mga rotor blades ay nakatakda sa isang nakapirming anggulo ng helix, kadalasan sa pagitan 30 at 45 degrees sa flow axis, upang ang gas na tumatama sa mga blades ay makabuo ng torque na nagiging sanhi ng pag-ikot ng rotor. Sa steady flow, ang rotor ay umaabot sa isang angular velocity kung saan binabalanse ng driving torque mula sa gas ang retarding torques mula sa bearing friction, magnetic drag mula sa pickup sensor, at fluid drag sa mga ibabaw ng blade. Sa equilibrium na ito, ang bilis ng rotor ay halos proporsyonal sa bilis ng gas sa isang malawak na hanay ng mga rate ng daloy.

Ang K Factor at ang Papel Nito sa Pagsusukat

Ang kaugnayan sa pagitan ng rotor rotational frequency at volumetric flow rate ay ipinahayag sa pamamagitan ng meter factor, na karaniwang tinatawag na K factor. Ang K factor ay tinukoy bilang ang bilang ng mga pulso na nabuo sa bawat yunit ng dami ng gas na dumadaan sa metro, na karaniwang ipinapahayag bilang mga pulso kada metro kubiko o mga pulso kada litro. Para sa isang mahusay na ginawang gas turbine flowmeter, ang K factor ay stable at linear sa tinukoy na hanay ng daloy ng metro, na siyang dahilan kung bakit angkop ang instrumento para sa mga aplikasyon ng paglilipat ng custody na may mataas na katumpakan. Ang K factor ay tinutukoy sa panahon ng pagkakalibrate sa isang certified flow calibration rig at nakasaad sa calibration certificate ng meter. Ang isang tipikal na gas turbine flowmeter ay nagpapanatili ng K factor linearity sa loob ng plus o minus na 0.5 hanggang 1.0% sa buong nakasaad nitong hanay ng daloy , na may ilang metrong may mataas na katumpakan na nakakakuha ng plus o minus na 0.25% o mas mahusay sa isang bahagi ng kanilang saklaw.

Mga Paraan ng Signal Detection

Ang pag-ikot ng turbine rotor ay dapat ma-convert sa isang de-koryenteng signal na walang mekanikal na contact na magsisimula ng friction at pagkasira. Tatlong paraan ng pagtuklas ang ginagamit sa mga commercial gas turbine flowmeters:

• Variable reluctance magnetic pickup : Ang isang permanenteng magnet na naka-embed sa isang coil assembly na naka-mount sa meter body ay bumubuo ng boltahe pulse sa bawat oras na ang isang rotor blade tip ay dumadaan sa ilalim nito, habang ang blade tip ay nagbabago sa magnetic reluctance ng circuit. Ang pamamaraang ito ay hindi nangangailangan ng panlabas na kapangyarihan, bumubuo ng isang self-powered na signal, at lubos na maaasahan. Ito ang karaniwang paraan ng pagtuklas para sa karamihan ng mga flowmeter ng gas turbine sa mga pang-industriya at utility na aplikasyon.
• Hall effect sensor : Nakikita ng magnetically activated semiconductor device ang pagdaan ng mga tip sa blade gamit ang Hall effect. Nangangailangan ang mga Hall effect pickup ng maliit na power supply ngunit nagbibigay ng mas malinis na mga gilid ng signal sa mababang bilis ng rotor, na nagpapalawak sa kakayahan ng pagsukat ng mababang daloy ng metro na lampas sa maaaring makamit ng mga variable na pag-aatubili na pickup. Ginagamit sa mga application kung saan kritikal ang katumpakan ng mababang daloy.
• RF (radio frequency) capacitance pickup : Nakikita ng high-frequency oscillator ang pagbabago sa capacitance habang dumadaan ang bawat rotor blade sa sensor face. Nagbibigay ang contactless na paraan na ito ng napakatumpak na pagbibilang ng blade sa parehong mababa at mataas na bilis at ginagamit sa ilang precision at custody transfer meter kung saan kinakailangan ang pinakamalawak na posibleng linear range.

Mga Pangunahing Detalye at Ano ang Ibig Sabihin ng mga Ito sa Practice

Ang pagtukoy nang tama ng isang gas turbine flowmeter ay nangangailangan ng pag-unawa sa tunay na kahulugan ng bawat detalye ng pagganap at kung paano ito isinasalin sa kalidad ng pagsukat sa partikular na aplikasyon. Gumagamit ang mga tagagawa ng pare-parehong terminolohiya ngunit ang mga praktikal na implikasyon ay minsan ay natatakpan ng wika sa marketing.

Saklaw ng Daloy at Turndown Ratio

Ang saklaw ng daloy ng isang flowmeter ng gas turbine ay tinukoy bilang ang span sa pagitan ng pinakamababang rate ng daloy kung saan nalalapat ang nakasaad na katumpakan (Qmin) at ang maximum na tuluy-tuloy na rate ng daloy (Qmax). Ang ratio ng dalawang value na ito ay ang turndown ratio. Karamihan sa mga komersyal na gas turbine flowmeter ay nakakamit ng mga turndown ratio ng 10:1 hanggang 20:1 , na may ilang mga modelo ng katumpakan na nakakamit 30:1 o mas mataas gamit ang advanced na rotor bearing design at Hall effect o RF pickup system. Ang turndown ratio na 20:1 ay nangangahulugan na ang isang metro na may sukat upang sukatin ang maximum na daloy na 200 m³/h ay tumpak din na susukatin ang mga daloy pababa sa 10 m³/h sa loob ng nakasaad nitong detalye ng katumpakan. Ang malawak na rangeability na ito ay isa sa mga pangunahing competitive na bentahe ng turbine flowmeter sa mga differential pressure device, na karaniwang naghahatid lamang ng 3:1 hanggang 5:1 turndown bago mawala ang katanggap-tanggap na katumpakan sa mababang daloy.

Katumpakan at Pag-uulit

Ang katumpakan para sa mga flowmeter ng gas turbine ay karaniwang nakasaad bilang isang porsyento ng pagbabasa (porsyento ng rate) sa halip na isang porsyento ng buong sukat. Napakahalaga ng pagkakaibang ito: ang isang metro na may plus o minus na 1.0% ng katumpakan ng pagbabasa ay nagpapanatili ng error na iyon sa buong saklaw ng daloy, habang ang isang metro na may plus o minus na 1.0% ng katumpakan ng buong sukat ay may mas malaking relatibong error sa mababang daloy. Para sa mga aplikasyon ng paglilipat ng kustodiya, Tinukoy ng OIML R137 at AGA-7 (Ulat ng American Gas Association Blg. 7) na ang custody transfer turbine meter ay dapat makamit ang katumpakan sa loob ng plus o minus 1.0% ng pagbabasa sa kabuuan ng hanay ng daloy, na may pinakamahusay na gumaganap na mga metro na nakakakuha ng plus o minus na 0.5% o mas mahusay. Ang pag-uulit, na naglalarawan sa kakayahan ng metro na makagawa ng parehong pagbabasa para sa parehong kondisyon ng daloy sa mga paulit-ulit na pagsukat, ay karaniwang mas mahusay kaysa sa katumpakan, kadalasan sa plus o minus 0.1 hanggang 0.2% para sa mga de-kalidad na turbine meter. Mahalaga ang mataas na repeatability para sa pagpapatunay (in-field na pag-verify ng performance ng metro gamit ang master meter) at para sa mga application kung saan ang pare-pareho ng daloy sa halip na ganap na katumpakan ang pangunahing kinakailangan.

Mga Rating ng Presyon at Temperatura

Ang katawan ng metro at mga panloob ay dapat makatiis sa pinakamataas na operating pressure at temperatura ng aplikasyon nang walang structural failure o dimensional na pagbabago na magpapabago sa K factor. Ang mga flowmeter ng gas turbine para sa serbisyo ng natural na gas ay karaniwang magagamit sa mga rating ng presyon ng PN16, PN25, PN40, at Class 150/300/600 hanggang ASME B16.5, na sumasaklaw sa mga presyon ng linya mula sa atmospera hanggang sa mahigit 100 bar sa ilang mga configuration. Ang mga rating ng temperatura para sa mga karaniwang modelong pang-industriya ay mula sa humigit-kumulang minus 20 hanggang plus 60 degrees Celsius para sa electronics at mula minus 40 hanggang plus 120 degrees Celsius para sa mekanikal na katawan sa mga variant ng serbisyong may mataas na temperatura. Ang cryogenic service meter para sa pagsukat ng singaw ng liquefied natural gas (LNG) ay umaabot sa minus 196 degrees Celsius gamit ang mga stainless steel body at espesyal na piniling mga bearing at rotor na materyales.

Saklaw ng Sukat ng Pipe

Ang mga flowmeter ng gas turbine ay ginawa sa mga karaniwang laki ng linya mula sa humigit-kumulang 15 mm (0.5 pulgada) hanggang 600 mm (24 pulgada) nominal bore, na may mga disenyo ng wafer-body para sa mas maliliit na laki at flanged full-bore na katawan para sa mas malalaking nominal na diameter. Ang pagpili ng sukat ng metro ay hindi palaging kapareho ng nominal na bore ng pipeline: ang mga turbine meter ay dapat na sukat upang ang normal na daloy ng pagpapatakbo ay bumaba sa itaas na kalahati ng nakasaad na hanay ng daloy ng metro, kung saan ang linearity ay pinakamainam, sa halip na sa o malapit sa pinakamataas na rate ng daloy na nanganganib na lumampas sa na-rate na tuluy-tuloy na tungkulin at mapabilis ang pagkasira ng bearing.

Mga Application Kung Saan Excel ang Gas Turbine Flowmeters

Ang mga flowmeter ng gas turbine ay nasa komersyal na produksyon mula noong 1950s at nakaipon ng mahabang field record sa iba't ibang industriya. Ang kanilang kumbinasyon ng katumpakan, rangeability, at medyo compact na installation footprint ay ginagawa silang mas pinili sa mga sumusunod na kategorya ng application.

Natural Gas Custody Transfer at Fiscal Metering

Ang pinakamahalagang aplikasyon ng mga flowmeter ng gas turbine sa buong mundo ay ang paglilipat ng kustodiya ng natural na gas sa pagitan ng mga producer, kumpanya ng paghahatid, kumpanya ng pamamahagi, at malalaking pang-industriyang consumer. Sa mga istasyon ng pagsukat sa paglilipat ng kustodiya, ang output ng metro ay direktang ginagamit upang kalkulahin ang halaga ng pera ng gas na inilipat, na ginagawang mandatory ang katumpakan at kakayahang masubaybayan sa mga pambansang pamantayan sa pagsukat. Ang AGA-7 ay ang pamantayan sa industriya na namamahala sa disenyo, pagganap, at pag-install ng turbine flowmeter para sa paglilipat ng pangangalaga ng natural na gas sa North America. Sinasaklaw ng ISO 9951 ang parehong aplikasyon sa buong mundo. Tinutukoy ng mga pamantayang ito ang pagkakalibrate traceability, uncertainty budget, installation requirements, at proving procedures na bumubuo sa kontraktwal na batayan para sa tumpak na pagsingil sa pagitan ng mga kasosyo sa kalakalan ng gas.

Ang isang tipikal na pag-install ng custody transfer ay gumagamit ng dalawa o tatlong turbine meter na kahanay ng automated stream switching at isang dedikadong meter prover para sa in-service na pag-verify ng pagkakalibrate. Pinahihintulutan ng prover na suriin ang K factor laban sa isang sertipikadong pamantayan ng volume nang hindi inaalis ang metro mula sa serbisyo, tinitiyak na ang anumang pag-anod sa pagganap ng metro ay natukoy at naitama bago ito magresulta sa isang malaking error sa pagsukat na mangangailangan ng pinansiyal na settlement sa pagitan ng mga partido.

Pagsukat ng Gas na Prosesong Pang-industriya

Sa pagmamanupaktura ng kemikal, petrochemical, at parmasyutiko, sinusukat ng mga flowmeter ng gas turbine ang nitrogen, oxygen, hydrogen, argon, carbon dioxide, at pinaghalong proseso ng mga gas sa mga pipeline system na naghahain ng mga reactor, heat exchanger, purge system, at blanketing system. Ang kanilang kakayahang pangasiwaan ang mga malinis na gas na may mataas na presyon at ang kanilang mga compact na sukat ng katawan ay ginagawa silang praktikal kung saan ang espasyo ay nalilimitahan ng mga umiiral na layout ng piping. Sa mga sistema ng pamamahala ng burner para sa mga pang-industriyang furnace at boiler, ang mga turbine meter ay nagbibigay ng signal ng daloy na ginagamit upang kalkulahin ang mga ratio ng air-to-fuel na na-optimize para sa kahusayan sa pagkasunog at pagsunod sa mga emisyon.

Compressed Air at Instrument Gas Systems

Ang compressed air ay isa sa mga pinaka-energy-intensive na utility sa pagmamanupaktura, at ang mga gas turbine flowmeter na naka-install sa mga compressed air distribution header ay nagbibigay-daan sa mga tagapamahala ng enerhiya na sukatin ang pagkonsumo ayon sa lugar ng produksyon, tukuyin ang pagtagas, at benchmark na mga pagpapabuti sa kahusayan ng enerhiya. Sinusukat ng metro ang aktwal na volume sa presyon at temperatura ng linya, at kapag pinagsama sa isang pressure at temperature transmitter at isang flow computer, ay nagbibigay ng itinamang volumetric na daloy sa karaniwang kubiko metro bawat oras o karaniwang kubiko talampakan bawat minuto na kumakatawan sa tunay na dami ng hangin na natupok anuman ang mga pagkakaiba-iba ng presyon ng system sa panahon ng peak demand.

Power Generation Fuel Gas Metering

Gumagamit ng mga flowmeter ng turbine ang gas-fired power plant upang sukatin ang supply ng gasolina sa bawat gas turbine at boiler. Kinakailangan ang tumpak na pagsukat ng gasolina para sa pagkalkula ng bilis ng init, pagsubaybay sa kahusayan, at pag-uulat ng mga emisyon sa ilalim ng mga kondisyon ng permiso sa kapaligiran. Ang pagsukat ng daloy mula sa turbine meter, na sinamahan ng pagsusuri ng gas mula sa isang chromatograph, ay nagbibigay-daan sa pagkalkula ng nilalaman ng enerhiya ng gas na natupok bawat oras, na direktang tumutukoy sa thermal efficiency ng planta at gastos ng gasolina bawat megawatt-hour ng henerasyon. Ang isang porsyentong error sa pagsukat ng fuel gas sa isang 400 MW combined cycle plant na kumukonsumo ng humigit-kumulang 70,000 m³/h ng natural na gas ay kumakatawan sa isang error sa pagsingil na katumbas ng daan-daang libong dolyar taun-taon sa karaniwang mga presyo ng gas, na nagpapaliwanag sa pamumuhunan sa mataas na kalidad na custody-transfer-grade turbine meter sa mga pasilidad ng pagbuo ng kuryente.

Mga Limitasyon at Aplikasyon Kung Saan Ang mga Turbine Metro ay Hindi Pinakamahusay na Pagpipilian

Ang pag-asa ng flowmeter ng gas turbine sa mekanikal na pag-ikot ay nangangahulugan na mayroon itong likas na mga limitasyon sa ilang partikular na kondisyon ng serbisyo na dapat matapat na masuri kapag inihahambing ito sa mga alternatibong teknolohiya para sa isang partikular na aplikasyon.

Mga Marumi, Basa, o Nakakaagnas na Gas

Mga flowmeter ng gas turbine nangangailangan ng malinis, tuyong gas upang gumana nang mapagkakatiwalaan. Ang particulate contamination mula sa pipe scale, construction debris, o process carryover ay sumisira sa rotor blades at bearing surfaces, na nagiging sanhi ng progresibong K factor drift at tuluyang mekanikal na pagkabigo. Ang mga entrained na likido ay nagdudulot ng katulad na pinsala at maaaring lumikha ng mga biglaang pagbabago ng K factor habang dumadaan ang mga likidong slug sa metro. Ang mga sangkap ng corrosive gas kabilang ang hydrogen sulfide, chlorine, at acidic compound ay umaatake sa mga materyales na may dalang at maaaring magdulot ng rotor seizure kung ang mga basang materyales ay hindi partikular na pinili para sa corrosion resistance. Bago tukuyin ang turbine meter sa anumang serbisyo ng gas, ang komposisyon ng gas kasama ang mga potensyal na contaminant ay dapat kumpirmahin bilang tugma sa rotor material, shaft material, at uri ng bearing ng meter. Ang gas na hindi matitiyak na malinis at tuyo sa pasukan ng metro ay dapat masukat sa pamamagitan ng teknolohiyang walang gumagalaw na bahagi gaya ng ultrasonic meter o vortex meter.

Daloy ng Pulsating

Ang mga reciprocating compressor at positive displacement pump ay bumubuo ng mga pressure pulsation sa downstream na piping na nagdudulot ng panaka-nakang acceleration at deceleration ng gas stream. Ang turbine rotor, dahil sa kanyang inertia at blade angle geometry, ay tumutugon sa pulsating flow sa pamamagitan ng over-registering: bumibilis ito kapag tumataas ang velocity ng gas at mas mabagal kapag bumababa ang velocity, na nagbubunga ng isang sistematikong positive metering error. Sa mga kondisyon na matitindi ang pagtibok ay maaaring maabot ng error na ito 5 hanggang 10% o higit pa , na ganap na hindi katanggap-tanggap para sa paglilipat ng kustodiya o mga layunin ng kontrol sa proseso. Ang mga pulse dampener na naka-install sa itaas ng metro, o pagpili ng isang ultrasonic meter na walang gumagalaw na rotor na madaling kapitan sa mga inertial effect, ay ang mga opsyon sa remediation para sa mga kapaligiran ng pulsating flow.

Napakababa ng Flow Rate at Mababang Reynolds Numbers

Sa ibaba ng pagtutukoy ng Qmin ng turbine meter, ang mga puwersa ng friction at drag ng tindig ay nagiging makabuluhang kaugnay ng puwersang nagtutulak mula sa stream ng gas, na nagiging sanhi ng pagbaba ng bilis ng rotor sa ibaba ng bilis na proporsyonal sa bilis ng daloy. Ang K factor ay lumilihis mula sa naka-calibrate na halaga nito at mabilis na tumataas ang error sa pagsukat. Ang mga application kung saan ang daloy ay regular na bumababa sa 10% ng Qmax para sa mga pinalawig na panahon ay hindi maganda ang pagsilbi ng mga turbine meter. Ang mga thermal mass flowmeter o Coriolis meter ay mas angkop sa low-flow na pagsukat ng gas kung saan ang pinakamababang threshold ng daloy ng turbine meter ay hindi palaging makakamit.

Mga Kinakailangan sa Pag-install para sa Tumpak na Pagsukat

Ang mga flowmeter ng gas turbine ay sensitibo sa profile ng bilis ng gas sa kanilang pumapasok. Ang isang ganap na binuo, simetriko, walang swirl-free na profile ng bilis na pumapasok sa metro ay nagsisiguro na ang rotor ay tumutugon nang pantay sa lahat ng mga segment ng blade at ang K factor ay tumutugma sa naka-calibrate na halaga. Ang mga nababagabag na profile na dulot ng upstream na mga piping fitting ay lumilikha ng asymmetric o swirling flow na nagpapalipat-lipat sa epektibong K factor at nagpapakilala ng sistematikong error sa pagsukat na hindi ganap na maitama ng kahit anong electronic adjustment.

Mga Kinakailangan sa Straight Pipe Run

Ang pinakamababang tuwid na pagtakbo ng tubo na kinakailangan sa itaas at sa ibaba ng agos ng isang gas turbine flowmeter ay depende sa uri at kalubhaan ng upstream na kaguluhan. Nagbibigay ang AGA-7 ng partikular na patnubay para sa karaniwang mga configuration ng piping:

Kung saan ang kinakailangang haba ng tuwid na tubo ay hindi makakamit dahil sa mga hadlang sa espasyo ng piping, ang isang flow conditioner na naka-install sa itaas ng agos ng metro ay maaaring makabuluhang bawasan ang kinakailangang tuwid na pagtakbo sa pamamagitan ng paghiwa-hiwalay ng swirl at muling pamamahagi ng mga pagbaluktot sa profile ng bilis. Ang mga flow conditioner na sumusunod sa ISO 17089 o AGA-7 na mga rekomendasyon sa apendise ay binabawasan ang upstream na kinakailangan sa humigit-kumulang 10D kasunod ng conditioner sa karamihan ng mga configuration ng piping, sa halaga ng isang maliit na permanenteng pagbaba ng presyon sa elemento ng conditioner.

Oryentasyon at Posisyon ng Pag-mount

Maaaring i-install ang mga flowmeter ng gas turbine sa anumang oryentasyon ng tubo kabilang ang pahalang, patayo pataas, at patayong pababang daloy, sa kondisyon na ang meter ay idinisenyo para sa oryentasyon. Ang pahalang na pag-install ay ang pinaka-karaniwan at sa pangkalahatan ay ginustong dahil iniiwasan nito ang potensyal para sa pag-iipon ng likido sa pasukan ng metro na maaaring mangyari na may patayong pababang daloy sa mga linya ng gas na may mga bakas ng condensate. Kung kinakailangan ang patayong pag-install, mas gusto ang pataas na daloy kaysa pababang daloy upang matiyak na ang anumang likidong naroroon ay umaagos palayo sa rotor sa halip na mag-pooling sa mga dulo ng blade. Ang metro ay dapat na naka-install sa isang lokasyong naa-access para sa pagpapanatili at inspeksyon nang hindi nangangailangan ng scaffolding o pansamantalang pipe isolation na makakaabala sa serbisyo.

Pagwawasto ng Dami at Temperatura at Kabayaran sa Presyon

Sinusukat ng flowmeter ng gas turbine ang aktwal na dami ng gas na dumadaan sa metro sa mga kondisyon ng linya ng presyon at temperatura. Sa karamihan ng mga komersyal at pang-industriya na aplikasyon, ang dami ng interes ay hindi ang aktwal na volume sa mga kundisyon ng linya ngunit ang karaniwang volume o masa na itinatama sa isang reference na kondisyon, karaniwang 0 degrees Celsius at 101.325 kPa (standard cubic meters) o 15 degrees Celsius at 101.325 kPa depende sa naaangkop na kontrata o pamantayan ng regulasyon.

Ang Papel ng Flow Computer

Ang isang flow computer ay tumatanggap ng signal ng pulso mula sa turbine meter kasama ng mga signal ng presyon at temperatura mula sa mga transmiter na naka-install sa o malapit sa metro, at inilalapat ang tunay na gas equation ng estado upang kalkulahin ang naitama na volume o mass flow sa real time. Ang compressibility factor Z ng gas, na tumutukoy sa paglihis ng tunay na gawi ng gas mula sa perpektong gawi ng gas sa matataas na presyon, ay dapat kalkulahin mula sa isang equation ng komposisyon ng gas gaya ng AGA-8 (para sa natural na gas) upang makamit ang katumpakan na kinakailangan para sa pagsukat ng piskal. Sa line pressure na 70 bar, ang compressibility factor ng natural gas ay maaaring humigit-kumulang 0.85, ibig sabihin, ang aktwal na volume sa mga kondisyon ng linya ay 85% lamang ng volume na mahulaan ng ideal na kalkulasyon ng gas. , at ang pagpapabaya sa compressibility ay magpapasok ng 15% na sistematikong error sa bawat pagkalkula ng pagsukat sa pressure na iyon. Ang tumpak na daloy ng computer na pagpapatupad ng AGA-8 o katumbas na equation ng estado ay kaya mahalaga sa pangkalahatang katumpakan ng system bilang ang kalidad ng pagkakalibrate ng turbine meter mismo.

Pagsasama ng Pagsukat ng Enerhiya

Para sa mga aplikasyon ng natural na gas kung saan ang komersyal na transaksyon ay nakabatay sa nilalaman ng enerhiya sa halip na volume, pinalawak ng flow computer ang pagkalkula nito sa daloy ng enerhiya sa pamamagitan ng pag-multiply ng karaniwang volumetric na daloy ng rate sa calorific na halaga ng gas. Ang calorific value ay nakuha mula sa pagsusuri ng gas chromatograph ng komposisyon sa mismong istasyon ng pagsukat o mula sa isang kinatawan na halaga na napagkasunduan sa pagitan ng mga partido. Ang kadena ng pagsukat ng enerhiya mula sa pulso ng turbine meter sa pamamagitan ng pagwawasto ng volume hanggang sa pagkalkula ng enerhiya ay ang pangunahing pag-andar ng isang sistema ng pagsukat ng pananalapi at sinusuri laban sa mga pambansang pamantayan sa pagsukat sa panahon ng pagkomisyon at sa mga kasunod na agwat ng pagpapatunay.

Pagpapanatili at Pagpapanatili ng Buhay

Ang pangunahing kinakailangan sa pagpapanatili ng isang flowmeter ng gas turbine ay ang rotor bearing system. Patuloy na umiikot ang rotor sa mataas na bilis habang tumatakbo, at ang mga bearings na sumusuporta sa rotor shaft ay napapailalim sa pagsusuot na kalaunan ay nangangailangan ng kapalit. Tinutukoy ng rate ng wear ng bearing ang agwat ng pagpapanatili ng metro at ang katatagan ng K factor sa paglipas ng panahon, na ginagawang isa ang kalidad ng bearing sa pinakamahalagang parameter ng disenyo sa isang high-reliability na gas turbine flowmeter.

Mga Uri ng Bearing at Ang Kanilang Katagalan

Tatlong uri ng tindig ang ginagamit sa mga commercial gas turbine flowmeter, bawat isa ay may iba't ibang katangian ng pagganap at mahabang buhay:

• Mga bearings ng manggas (journal). : Hydrodynamic bearings kung saan ang isang manipis na pelikula ng gas o lubricant ay sumusuporta sa rotor shaft. Sa malinis na dry gas service, ang proseso ng gas mismo ay nagbibigay ng lubrication, inaalis ang pangangailangan para sa panlabas na supply ng pampadulas at pinipigilan ang kontaminasyon ng gas stream. Ang mga bearing ng manggas sa malinis na serbisyo ng natural na gas ay maaaring makamit ang buhay ng lima hanggang sampung taon o higit pa bago mangailangan ng kapalit.
• Mga ball bearings : Ang mga rolling element bearings ay nagbibigay ng mababang friction sa startup at mababang mga rate ng daloy, na nagpapalawak sa kapaki-pakinabang na hanay ng metro patungo sa mas mababang mga bilis ng daloy kaysa sa maaaring mapanatili ng mga sleeve bear. Gayunpaman, ang ball bearings ay nangangailangan ng lubrication na dapat ibigay mula sa isang hiwalay na lubricant reservoir sa loob ng meter body o mula sa isang lubricant mist sa proseso ng gas, at mas madaling kapitan ang mga ito sa pinsala sa kontaminasyon kaysa sa mga sleeve bearings sa maruming gas application.
• Mga ceramic bearings : Ang zirconia o silicon carbide ceramic bearings ay nag-aalok ng mahusay na wear resistance, chemical inertness, at ang kakayahang gumana nang walang lubrication sa corrosive o dry gas environment kung saan ang conventional metallic bearings ay makakaranas ng mabilis na pagkasira o pag-atake ng corrosion. Ang mga ceramic bearings ay lalong tinutukoy para sa maasim na gas (naglalaman ng hydrogen sulfide) at mga aplikasyon ng corrosive na gas.

Pagsubaybay sa Kondisyon at Predictive Maintenance

Ang mga modernong disenyo ng flowmeter ng gas turbine ay may kasamang dual-rotor o dual-pickup na configuration na nagbibigay ng paraan ng pag-detect ng bearing degradation o pagkasira ng rotor sa serbisyo nang hindi inaalis ang meter para sa inspeksyon. Sa isang dual-rotor meter, dalawang rotor ang inilalagay sa serye sa loob ng meter body. Sa ilalim ng normal na mga kondisyon, ang parehong mga rotor ay umiikot sa mga rate na tinutukoy ng daloy ng gas, at ang ratio ng kanilang mga bilis ay naayos ng kanilang mga anggulo ng talim. Kapag ang pagkasira ng bearing o rotor ay nagsimulang makaapekto sa isang rotor na naiiba sa isa, ang ratio ng kanilang mga bilis ng pag-ikot ay nagbabago, na nagbibigay ng isang diagnostic signal na nagpapahiwatig ng pagbuo ng mga problema sa makina bago ang katumpakan ng pagsukat ay makabuluhang napinsala. Ang predictive maintenance na kakayahan na ito ay nagbibigay-daan sa mga operator na magplano ng pagpapalit ng bearing sa panahon ng naka-iskedyul na maintenance outage sa halip na tumugon nang reaktibo sa mga kaganapan sa pagkabigo ng metro. , na sa serbisyo sa paglilipat ng kustodiya ay maaaring magpalitaw ng magastos na mga pamamaraan sa pagpapalit ng metro at mga potensyal na hindi pagkakaunawaan sa pagsingil.

Pag-calibrate, Pagpapatunay, at Traceability

Ang katumpakan ng isang gas turbine flowmeter na ginagamit sa custody transfer o fiscal metering ay kasing ganda lamang ng pagkakalibrate na nagtaguyod ng K factor curve nito at ang proving program na nagbe-verify na ang K factor ay nananatiling stable sa buong panahon ng serbisyo nito. Ang pagkakalibrate at pagpapatunay ay natatangi ngunit komplementaryong mga aktibidad na magkakasamang nagbibigay ng metrological traceability na kinakailangan para sa legal na maipapatupad na mga komersyal na transaksyon.

Pag-calibrate ng Pabrika

Ang factory calibration ay ginagawa sa isang flow calibration facility gamit ang reference medium, karaniwang hangin o natural gas, na may traceable master meter o volume standard bilang reference. Ang pagkakalibrate ay nagtatatag ng K factor sa maramihang mga rate ng daloy sa saklaw ng metro, na gumagawa ng talahanayan ng pagkakalibrate o polynomial correction curve na nakaimbak sa electronic transmitter ng meter o sa nauugnay na flow computer. Dapat isaad ng mga sertipiko ng pagkakalibrate ang ginamit na pamantayan ng sanggunian, ang kakayahang masubaybayan nito sa pambansa o internasyonal na mga pamantayan sa pagsukat, ang kawalan ng katiyakan ng pamantayan ng sanggunian, at ang pinalawak na kawalan ng katiyakan ng naka-calibrate na K factor ng metro sa bawat nasubok na rate ng daloy. Para sa mga metrong inilaan para sa paglilipat ng kustodiya, ang pagkakalibrate ay dapat gawin sa gas sa mga kondisyon na kumakatawan sa presyon ng serbisyo upang maiwasan ang mga epekto ng density sa K factor na hindi nakukuha ng air calibration sa atmospheric pressure.

In-Service na Pagpapatunay

Bine-verify ng meter proving ang K factor ng isang metrong naka-install sa serbisyo laban sa isang naka-calibrate na prover device o master meter ng kilalang pagkakalibrate, nang hindi inaalis ang meter mula sa pipeline. Pipe provers, small volume provers, at master meter provers ay ang tatlong pangunahing pamamaraan ng pagpapatunay na ginagamit para sa mga gas turbine flowmeter sa custody transfer service. Ang dalas ng pagpapatunay na kinakailangan sa ilalim ng mga naaangkop na regulasyon at mga komersyal na kasunduan ay nag-iiba ngunit karaniwan ay mula sa buwanan hanggang taun-taon depende sa laki ng sinukat na transaksyon at ang kasaysayan ng katatagan ng metro. Ang pagpapatunay ng mga resulta ay inihambing sa itinatag na K factor, at kung ang paglihis ay lumampas sa napagkasunduang pagpapaubaya (karaniwang plus o minus 0.25 hanggang 0.5% depende sa kontrata), ang meter factor ay isinasaayos at ang pagkakaiba ay maaaring mag-trigger ng pagwawasto sa pagsingil para sa panahon ng pagsukat mula noong huling valid na pagpapatunay.

Checklist ng Pagpili ng Gas Turbine Flowmeter

Ang pagpili ng isang gas turbine flowmeter para sa isang partikular na aplikasyon ay nangangailangan ng sistematikong pagsusuri ng mga kondisyon ng proseso, mga kinakailangan sa pagganap, at mga hadlang sa pag-install. Ang sumusunod na checklist ay sumasaklaw sa mga kritikal na parameter na dapat tukuyin bago makumpleto ang isang detalye:

1. Tukuyin ang komposisyon ng gas at kumpirmahin ang kalinisan : Tukuyin ang lahat ng mga bahagi kabilang ang mga bakas na kontaminant, potensyal na condensate, at kinakaing unti-unti na mga species. Kumpirmahin na ang gas ay magagarantiyahan na malinis at tuyo sa pasukan ng metro sa lahat ng mga kondisyon ng pagpapatakbo.
2. Itakda ang saklaw ng daloy kasama ang minimum, normal, at maximum na mga rate : Kumpirmahin na ang kinakailangang hanay ng daloy ay nasa loob ng maaabot na turndown ng isang sukat ng metro, o magplano para sa maraming metro na kahanay ng automated stream switching kung ang kinakailangang hanay ay lumampas sa maaaring saklawin ng isang metro.
3. Tukuyin ang mga kinakailangan sa katumpakan at rangeability : Tukuyin kung ang aplikasyon ay nangangailangan ng fiscal-grade plus o minus 0.5% na katumpakan o kung ang isang process-grade plus o minus 1.0% o plus o minus 2.0% na detalye ay katanggap-tanggap, dahil ito ay direktang nakakaapekto sa halaga ng metro.
4. Kumpirmahin ang maximum na operating pressure at temperatura : I-verify na ang presyon ng metro at mga rating ng temperatura ay lumampas sa maximum na mga kondisyon ng pag-aalsa, hindi lamang sa mga normal na kondisyon ng operating.
5. Suriin ang mga magagamit na straight pipe run : Suriin ang site ng pag-install upang kumpirmahin na ang kinakailangang upstream at downstream straight run ay maaaring makamit, o magplano para sa pag-install ng flow conditioner kung hindi nila magagawa.
6. Tukuyin ang output signal at mga kinakailangan sa pagsasama : Kumpirmahin kung ang output ng pulso ay direktang kumokonekta sa isang flow computer, isang DCS input card, o isang SCADA system, at tukuyin ang kinakailangang format ng output (frequency, HART, Modbus, o pulse-count).
7. Tukuyin ang paraan ng pagpapatunay at pagitan : Para sa custody transfer meter, ang paraan ng pagpapatunay ay dapat na sumang-ayon sa mga partido sa pangangalakal bago tukuyin ang metro at prover, dahil ang ilang mga pamamaraan ng pagpapatunay ay nagpapataw ng mga partikular na kinakailangan sa disenyo ng katawan ng metro.

Ang gas turbine flowmeter ay nananatiling isa sa mga pinakatumpak, maaasahan, at cost-effective na teknolohiya para sa mataas na bilis ng pagsukat ng malinis na gas sa buong hanay mula sa maliliit na pang-industriya na instalasyon hanggang sa malalaking diameter na natural gas transmission metering station. Ang pagiging simple nito sa makina, mahusay na nauunawaan na mga pinagmumulan ng error, malawak na saklaw, at mature na pagkakalibrate at nagpapatunay na imprastraktura ay nagpapanatili sa papel nito bilang nangingibabaw na teknolohiya sa natural gas fiscal metering sa loob ng mahigit anim na dekada, at wala sa kasalukuyang merkado ang nag-aalok ng sapat na nakakahimok na kumbinasyon ng mga nakikipagkumpitensyang mga bentahe upang maalis ito mula sa posisyon na ito sa nakikinita na hinaharap para sa mga aplikasyon kung saan ito ay higit sa lahat.
