Siyam na Nakatagong Pagkakamali sa Pag-install na Nakompromiso ang Katumpakan ng Daloy

Nakaranas ka na ba ng mga hindi tumpak na pagbabasa, mahirap na pagpapanatili, o kumpletong pagkabigo sa panahon ng pag-install ng flowmeter?

Sa karamihan ng mga kaso, ang problema ay hindi nakasalalay sa mismong instrumento-ngunit sa mga detalye ng pag-install na kadalasang hindi napapansin.
Hindi sapat na tuwid na tubo ang tumatakbo para sa mga electromagnetic na flowmeter, hindi wastong pagkakaposisyon ng mga filter para sa mga variable na metro ng lugar, o mga pressure tap na naka-install pababa sa mga wedge flowmeter--lahat ng maliliit na pagkakamaling ito ay maaaring humantong sa mga makabuluhang malfunction ng system.
Binubuod ng artikulong ito ang siyam sa mga pinakakaraniwang isyu sa pag-install sa site na makikita sa mga application ng flowmeter, na tumutulong sa iyong maiwasan ang mga pitfall na ito mula mismo sa pinagmulan.

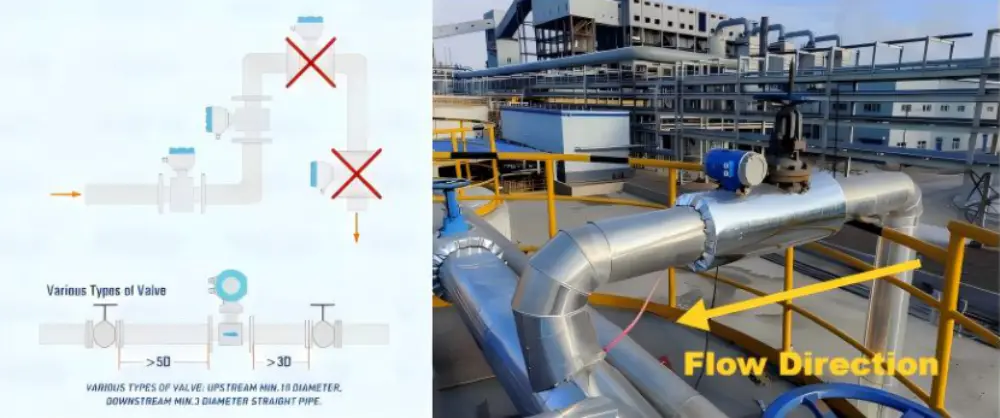

01. Hindi Tamang Posisyon ng Pag-install o Hindi Sapat na Tuwid na Haba ng Pipe (Electromagnetic Flowmeter)

• Upang matiyak ang tumpak na pagsukat, ang flowmeter ay dapat palaging gumana sa ilalim ng isang full-pipe na kondisyon.

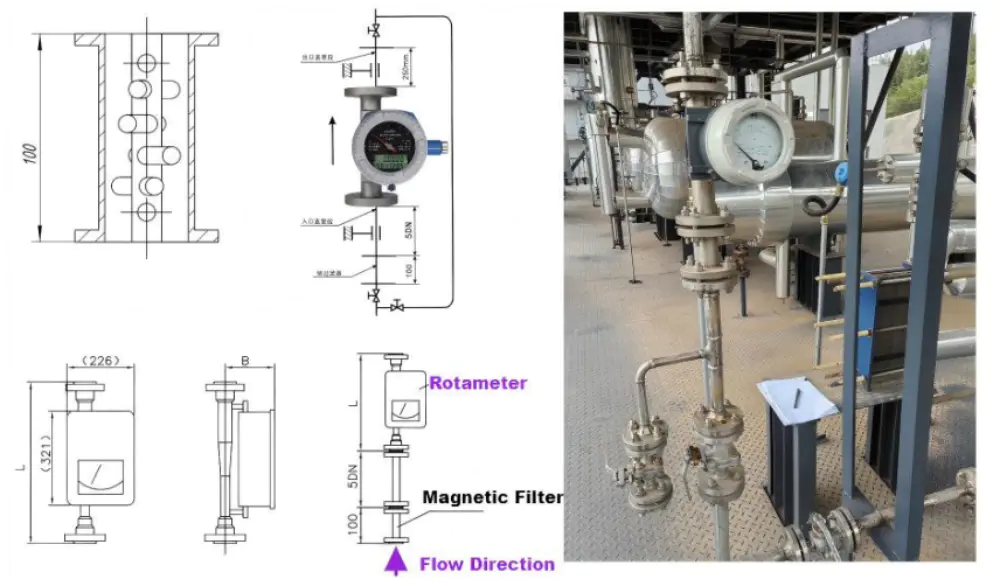

02. Maling Pag-install ngMagnetic Filter (Variable Area Flowmeter)

• Ang inlet straight run ay dapat na sukatin sa ibaba ng agos ng magnetic filter, hindi bago ito.

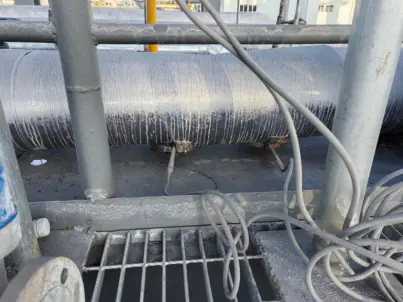

03.Maling Pag-install ng Wedge Flowmeter

• Ang pag-install ng pressure tapping flange na nakaharap pababa o masyadong malapit sa isang platform ay hindi nag-iiwan ng espasyo para sa pagpapanatili at nagiging sanhi ng pagtatayo ng sediment sa pressure port, na humahantong sa mga error sa pagsukat. Palaging tiyakin ang wastong oryentasyon at clearance sa pagpapanatili.

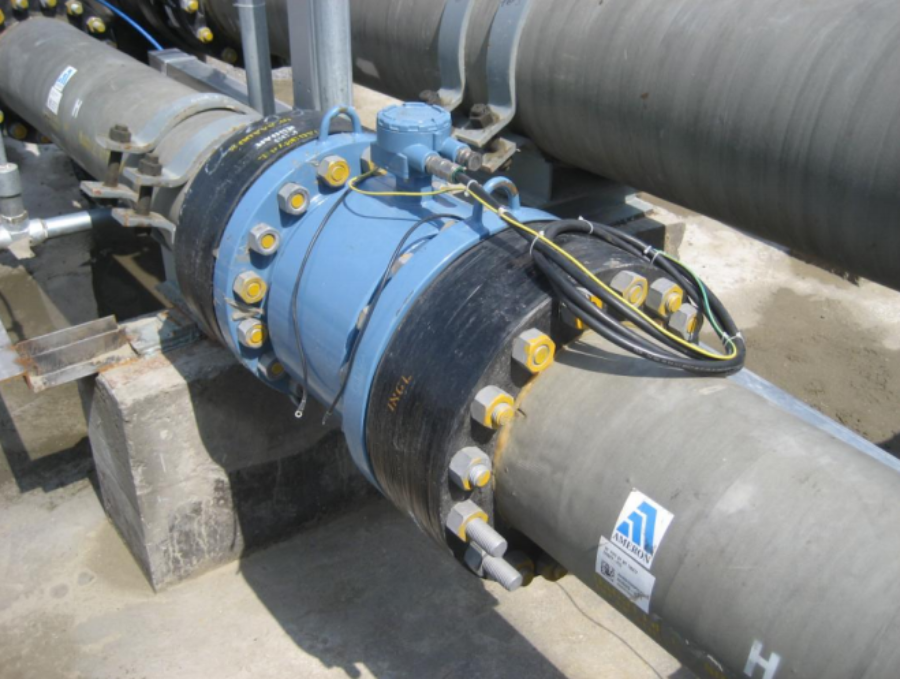

04. Kinakailangan ang mga Grounding Ring para sa Mga Non-Metallic Pipeline (Electromagnetic Flowmeter)

• Mga electromagnetic flowmeter dapat na maayos na pinagbabatayan.
• Para sa mga metal na pipeline, maaaring gamitin ang panloob na grounding electrodes.
• Para sa mga non-metallic o lined na metal pipe, ang mga grounding ring ay kinakailangan upang matiyak ang matatag na signal reference.

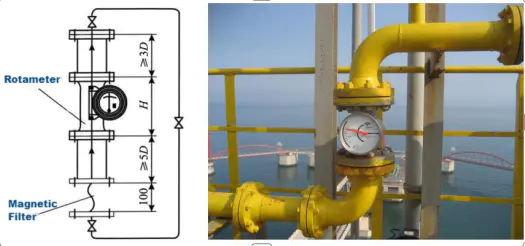

05. Upstream at Downstream Straight Run na Kinakailangan (Variable Area Flowmeter)

• Dapat tumugma ang inlet at outlet piping sa sukat ng meter bore.
• Kung pinapayagan ang pag-install, panatilihin ang hindi bababa sa 5D upstream at 3D downstream straight pipe na haba.
• Tandaan: Ang ilang mga tagagawa ay maaaring mag-claim ng walang straight-run na kinakailangan. ngunit ang sapat na haba ay inirerekomenda pa rin para sa
  pinakamainam na katumpakan.

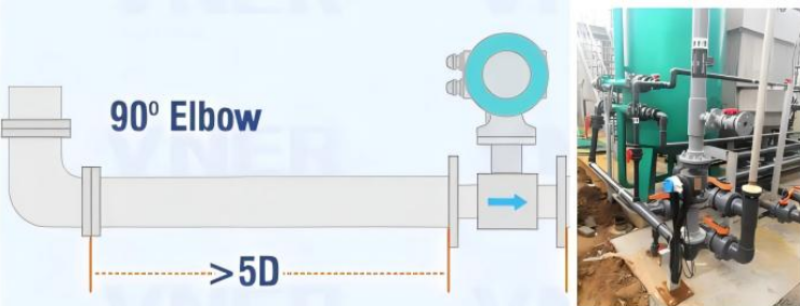

06. Upstream at Downstream Straight Run Requirements (Electromagnetic Flowmeter)

• Iwasang i-install ang flowmeter malapit sa mga elementong nakakagambala sa daloy gaya ng mga valve, elbow, o bypass lines.
• Hangga't maaari, tiyaking hindi bababa sa 10D upstream at 5D downstream straight run (ang "10D-5D na panuntunan").
• Sa pinakamababa, panatilihin ang 5D upstream at 3D downstream upang makamit ang matatag at tumpak na pagbabasa.

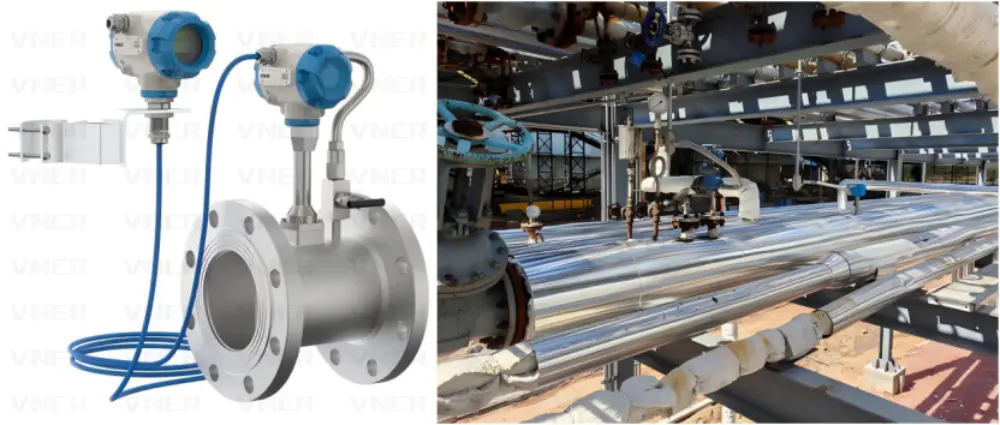

07.Remote-Type Vortex Flowmeter Inirerekomenda para sa Pagsukat ng Steam

• Para sa pagsukat ng singaw at pag-install ng pipe-rack, inirerekomenda ang remote (split-type) na vortex flowmeter. Ang configuration na ito ay nagbibigay-daan sa malayuang pagbabasa at pag-setup ng parameter, na pinapanatiling malayo ang transmitter mula sa mga high-temperature zone (>250 °C) at ginagawa itong angkop para sa mga matataas o hindi naa-access na mga lokasyon.
• Ang remote cable ay dapat na isang two-core shielded cable, na ibinibigay ng tagagawa, na may karaniwang haba na 5 m (nako-customize hanggang 20 m).

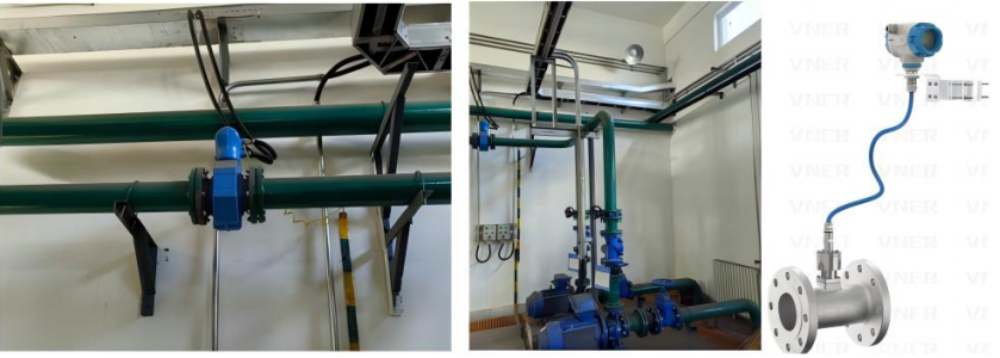

08. Gumamit ng Mga Remote-Type na Instrumento para sa Mga Pag-install na Mahirap Maabot

• Para sa mga pag-install na matatagpuan sa taas, sa mga trench, o sa tabi ng mga pipe rack, kung saan ang pagmamasid o pagsasaayos sa lugar ay mahirap, ang mga remote-type na instrumento ay lubos na inirerekomenda para sa mas ligtas at mas maginhawang operasyon.

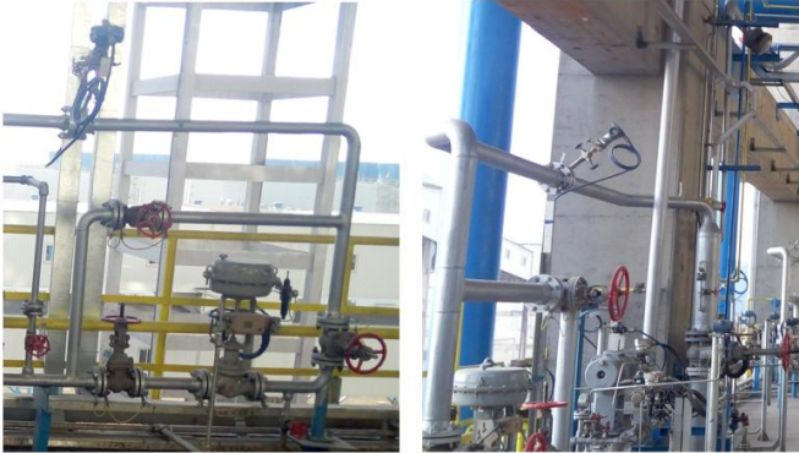

09. Pag-mount na Posisyon ng Differential Pressure Transmitter (Orifice Flowmeter)

• Depending on the installation layout, the differential pressure transmitter should be mounted at ground level or on an accessible platform for easier calibration and maintenance.

• Itinatampok ng siyam na halimbawang ito ang mga pinakakaraniwang error sa pag-install na makikita sa mga application ng pagsukat ng daloy. Sa pamamagitan ng pag-unawa at pagtugon sa mga detalyeng ito habang nagse-setup, maaari mong pagbutihin ang pagiging maaasahan, bawasan ang downtime, at matiyak ang pangmatagalang katumpakan ng pagsukat.
