Gabay sa Vortex Flowmeter: Kabayaran sa Presyon at Temperatura

Sinusukat ng puyo ng tubig flowmeter ang volumetric na daloy sa pamamagitan ng pagtukoy sa dalas ng mga vortex na ibinubuhos ng isang bluff body na inilagay sa daloy ng daloy — isang prinsipyo na kilala bilang von Kármán effect. Para sa mga application na kinasasangkutan ng singaw, compressed gas, o anumang likido kung saan malaki ang pagbabago sa density sa mga kondisyon ng pagpapatakbo, ang isang karaniwang vortex flowmeter ay hindi sapat sa sarili nitong. Ang mga variant ng pressure compensation at temperature compensation ay nagsasama ng mga karagdagang sensor nang direkta sa katawan ng metro upang kalkulahin ang mass flow o itinamang volumetric na daloy sa real time, na inaalis ang pangangailangan para sa external na instrumentation at manu-manong pagkalkula ng pagwawasto. Ang pagpili ng tamang configuration ay depende sa uri ng iyong likido, kinakailangang katumpakan, at kung ang presyon, temperatura, o pareho ay nag-iiba sa panahon ng normal na operasyon.

Paano Gumagana ang Vortex Flowmeter

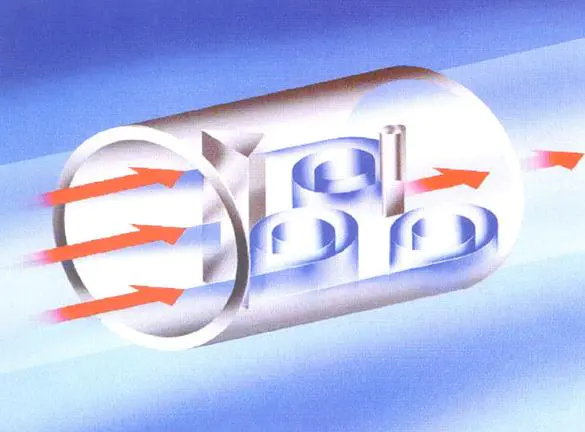

Ang prinsipyo ng pagpapatakbo ng a vortex flowmeter ay batay sa isang mahusay na itinatag na fluid dynamic na phenomenon. Kapag dumaloy ang likido sa isang hindi naka-streamline na sagabal — tinatawag na bluff body o shedder bar — nabubuo ang mga alternating vortices sa bawat panig ng katawan sa isang regular, paulit-ulit na pattern. Ang pattern na ito ay tinatawag na von Kármán vortex street.

Ang dalas kung saan ang mga vortex na ito ay nahuhulog ay direktang proporsyonal sa bilis ng likido, na ipinahayag ng relasyon ng Strouhal:

f = St × V / d

saan f ay ang vortex shedding frequency, St ay ang walang sukat na numero ng Strouhal (karaniwang 0.17–0.21 para sa karamihan ng mga bluff na disenyo ng katawan), V ay ang fluid velocity, at d ay ang lapad ng bluff body. Dahil ang Strouhal number ay nananatiling halos pare-pareho sa malawak na hanay ng numero ng Reynolds, ang vortex frequency ay nagsisilbing isang maaasahang, linear na tagapagpahiwatig ng bilis ng daloy.

Mga Paraan ng Pagtuklas

Ang mga vortices ay lumilikha ng mga oscillating pressure fluctuation na nakikita ng isa sa ilang mga sensing technologies na naka-embed sa o malapit sa bluff body:

• Mga sensor ng piezoelectric : Ang pinakakaraniwang uri. Ang isang piezoelectric na kristal ay bumubuo ng isang maliit na signal ng boltahe bilang tugon sa oscillating force mula sa bawat vortex. Ang mga sensor na ito ay walang gumagalaw na bahagi at lubos na maaasahan sa serbisyo ng singaw at gas.
• Mga sensor ng kapasidad : I-detect ang pressure differential na nilikha ng mga vortices gamit ang isang flexible na diaphragm. Hindi gaanong madaling kapitan sa panghihimasok ng panginginig ng boses kaysa sa ilang disenyo ng piezoelectric.
• Mga sensor ng ultrasoniko : Gumagamit ang ilang advanced na disenyo ng mga ultrasonic beam na nakadirekta sa pipe bore para makita ang mga pagbabago sa bilis na dulot ng vortex, na nagbibigay-daan sa hindi mapanghimasok na pagsukat.

Anuman ang paraan ng pagtuklas, ang output ng isang pangunahing vortex flowmeter ay a frequency pulse signal proporsyonal sa volumetric flow rate . Ang pag-convert nito sa mass flow o statardized volumetric flow ay nangangailangan ng kaalaman sa fluid density — kung saan nagiging mahalaga ang mga variant ng kompensasyon.

Bakit Kailangan ang Kabayaran para sa Tumpak na Pagsukat ng Daloy

Ang output ng pulso ng vortex flowmeter ay sumasalamin sa aktwal na volumetric na daloy sa mga kondisyon ng operating — ang tunay na volume na dumadaan sa metro sa sandaling iyon. Para sa maraming mga likidong aplikasyon kung saan ang density ay medyo matatag, ito ay sapat na. Ngunit para sa mga gas, singaw, at mga supercritical na likido , ang ugnayan sa pagitan ng volumetric na daloy at daloy ng masa ay lubos na sensitibo sa parehong presyon at temperatura.

Isaalang-alang ang saturated steam sa dalawang magkaibang pressure:

• Sa 5 bar (ganap) , ang saturated steam ay may density na humigit-kumulang 2.67 kg/m³
• Sa 10 bar (ganap) , ang saturated steam density ay tumataas sa humigit-kumulang 5.16 kg/m³

Ang parehong volumetric na pagbabasa ng daloy sa dalawang kundisyong ito ay kumakatawan halos dalawang beses ang daloy ng masa sa 10 bar kumpara sa 5 bar. Nang hindi isinasaalang-alang ang pagkakaiba sa density na ito, ang isang steam energy billing o process control system na nakabatay lamang sa volumetric na output ay magdadala ng mga error na lampas sa 30–50% sa ilalim ng variable na mga kondisyon ng presyon. Direktang tinutugunan ito ng kompensasyon sa pamamagitan ng pagpapakain ng real-time na presyon at/o data ng temperatura sa daloy ng computer upang patuloy na kalkulahin ang mga naitama na halaga.

Kabayaran sa Presyon Vortex Flowmeter

A pressure compensation vortex flowmeter isinasama ang isang pressure transmitter — karaniwang isang piezoresistive o capacitance-type na pressure sensor — sa katawan ng metro sa tabi ng elemento ng vortex detection. Ginagamit ng internal flow computer ang live pressure reading kasama ng sinusukat na vortex frequency para kalkulahin ang fluid density mula sa mga pre-loaded na property table, pagkatapos ay nakukuha ang mass flow o itinamang volumetric na daloy sa real time.

Kapag Sapat na ang Pressure Compensation Nag-iisa

Ang kompensasyon ng presyon ay angkop - at sapat - kapag ang temperatura ng likido ay alinman sa pare-pareho o maaaring ipagpalagay na pare-pareho sa loob ng isang katanggap-tanggap na pagpapaubaya. Ang pinakakaraniwang senaryo ay serbisyo ng puspos na singaw : dahil ang saturated steam ay umiiral sa isang nakapirming temperatura para sa anumang naibigay na presyon, ang pagsukat ng presyon lamang ang ganap na tumutukoy sa thermodynamic na estado ng likido. Walang hiwalay na pagsukat ng temperatura ang kinakailangan upang matukoy ang density.

Ang mga karagdagang naaangkop na aplikasyon ay kinabibilangan ng:

• Mga sistema ng naka-compress na hangin kung saan ang temperatura ng supply ay medyo stable ngunit ang presyon ng linya ay nag-iiba sa pagbibisikleta ng compressor
• Pamamahagi ng nitrogen o inert gas sa malapit na temperatura na may variable na presyon ng header
• Pagsukat ng natural na gas kung saan katamtaman ang pagkakaiba-iba ng temperatura (sa loob ng ±10°C ng isang reference na halaga)

Mga Karaniwang Pagtutukoy

Karamihan sa mga pressure compensation vortex flowmeters sa merkado ay nagtatampok ng mga integrated pressure sensor na na-rate 0–4 MPa o 0–10 MPa , na kadalasang may katumpakan sa pagsukat ng presyon ±0.5% FS . Ang pinagsamang kawalan ng katiyakan sa pagsukat ng daloy pagkatapos ng kabayaran ay karaniwang nasa hanay ng ±1.0–1.5% ng pagbabasa para sa singaw at gas, kumpara sa ±0.5–1.0% para sa elementong vortex lamang na sumusukat ng volumetric na daloy sa mga likido.

Kabayaran sa Temperatura Vortex Flowmeter

A temperatura compensation vortex flowmeter isinasama ang isang resistance temperature detector (RTD) — pinakakaraniwang a Pt100 o Pt1000 class A sensor — sa metro o sa kanyang agarang upstream/downstream companion fitting. Ang signal ng temperatura ay nagpapakain sa parehong panloob na daloy ng computer, na gumagamit ng fluid na data ng ari-arian upang makuha ang density at kalkulahin ang masa o itinamang daloy.

Kapag Temperature Compensation Nag-iisa ang Ginagamit

Ang kompensasyon sa temperatura lamang ay hindi gaanong karaniwan kaysa sa pressure-only o pinagsamang kabayaran, ngunit may mga lehitimong aplikasyon:

• Ang daloy ng likido sa pare-pareho ang presyon ngunit nagbabago ang temperatura : Mga circuit ng mainit na tubig, thermal oil system, at cooling water loops kung saan kinokontrol ang pressure ng pipe ngunit nag-iiba ang temperatura sa pagkarga ng proseso
• Ang daloy ng gas sa kilalang matatag na presyon ng suplay : Kapag mahigpit na hawak ng pressure regulator ang upstream pressure ngunit ang temperatura ng kapaligiran o proseso ay nag-iiba-iba sa pana-panahon o araw-araw
• Pag-iingat sa paglipat ng mga gas sa regulated pressure : Kung saan ang presyon ay naayos sa pamamagitan ng kontrata o regulasyon at temperatura lamang ang nangangailangan ng aktibong pagsubaybay

RTD Placement at Oras ng Pagtugon

Ang RTD ay karaniwang naka-install sa isang thermowell na nakaposisyon 3–5 diameter ng tubo sa ibaba ng agos ng katawan ng vortex meter upang maiwasang magambala ang profile ng daloy sa punto ng pagsukat. Ang disenyo ng Thermowell ay mahalaga: ang isang mabigat na pader na thermowell ay nagpapataas ng thermal lag, na maaaring magpasok ng mga lumilipas na error sa panahon ng mabilis na pagbabago ng temperatura. Para sa mga prosesong may mabilis na pagbabago sa temperatura, a reduced-tip o fast-response thermowell na may oras ng pagtugon sa ilalim ng 5 segundo ay inirerekomenda.

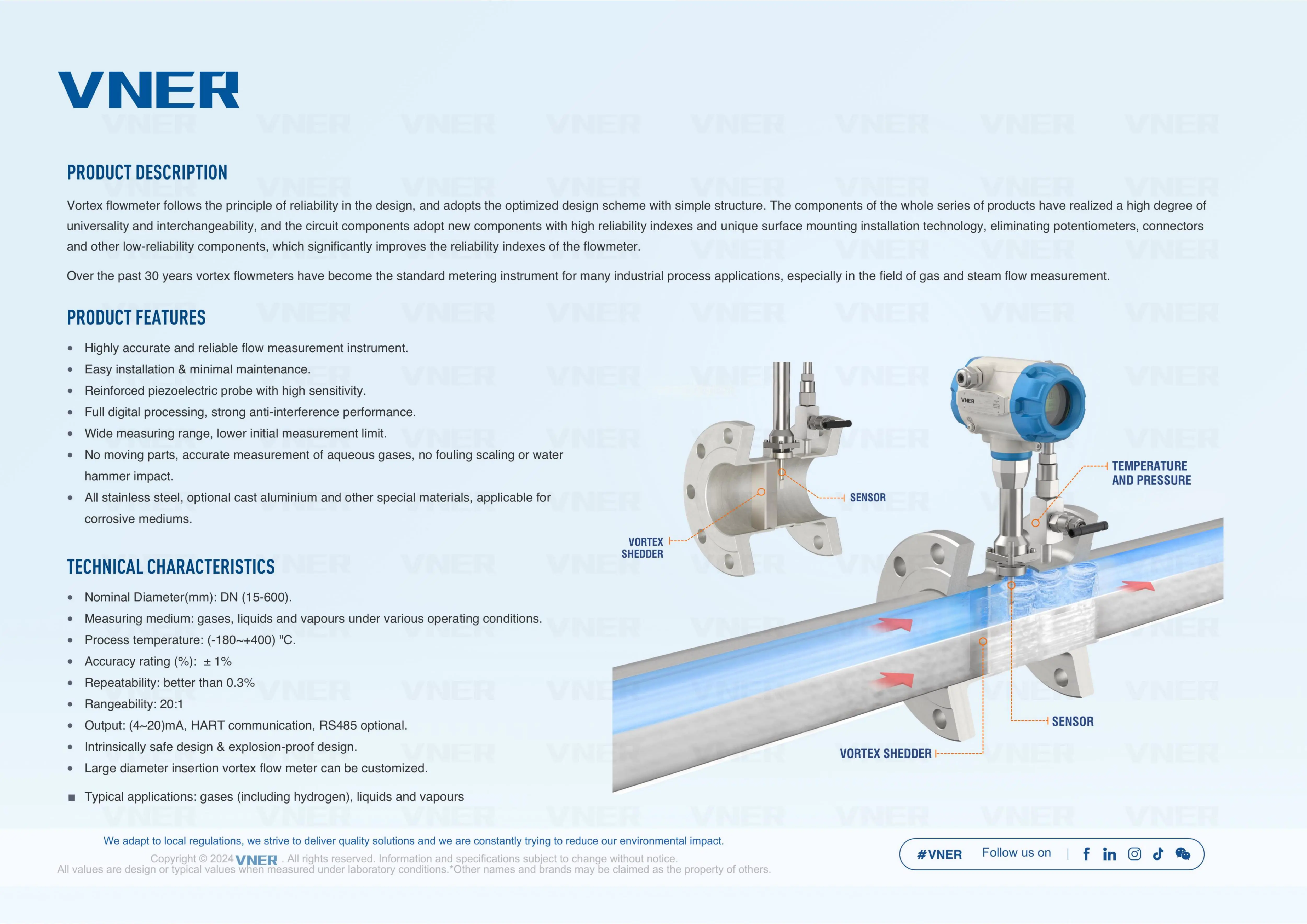

Pinagsamang Pressure at Temperature Compensation Vortex Flowmeter

Ang pinaka may kakayahang at malawak na tinukoy na variant ay nagsasama ng parehong mga sensor ng presyon at temperatura sa isang solong pagpupulong ng metro. Sa pamamagitan ng pag-access sa parehong mga variable nang sabay-sabay, maaaring ilapat ng panloob na daloy ng computer ang buong equation ng estado para sa likido - nagbubunga tunay na pagkalkula ng daloy ng masa nang walang anumang mga pagpapalagay tungkol sa mga kondisyon ng pagpapatakbo .

Ang pagsasaayos na ito ay sapilitan para sa:

• Pinainit na singaw : Hindi tulad ng saturated steam, ang superheated steam ay umiiral sa mga temperaturang mas mataas sa saturation curve para sa anumang partikular na presyon. Ang parehong presyon at temperatura ay independiyenteng nagbabago at dapat na parehong sukatin upang matukoy ang density mula sa mga talahanayan ng singaw.
• Paglipat ng pangangalaga ng natural gas : Ang AGA (American Gas Association) at mga pamantayan ng ISO para sa pagsukat ng natural na gas ay nangangailangan ng pagwawasto sa mga kondisyon ng base gamit ang parehong presyon at temperatura
• Mga variable na proseso ng gas : Mga pinaghalong gas stream, biogas, o proseso ng off-gas kung saan ang komposisyon at mga kondisyon ng pagpapatakbo ay parehong nagbabago
• Pagsusukat ng enerhiya ng singaw para sa pagsingil o paglalaan : Kung saan ang BTU o kJ na output ay dapat na tumpak na kalkulahin sa pagbabago ng mga kondisyon ng pagkarga

Ang mga tagagawa gaya ng Yokogawa (digitalYEWFLO series), Endress Hauser (Prowirl F 200), at Emerson (Rosemount 8800D MultiVariable) ay nag-aalok ng ganap na pinagsama-samang multivariable vortex flowmeter na sumusukat sa vortex frequency, pressure, at temperatura sa isang koneksyon sa proseso, direktang naglalabas ng mass flow sa pamamagitan ng HART, FOUNDATION protocol Fieldbus, o Modbus protocol Fieldbus.

Paghahambing: Standard vs Compensated Vortex Flowmeters

Mga Kinakailangan sa Pag-install na Nakakaapekto sa Katumpakan

Anuman ang pagsasaayos ng kompensasyon, ang mga vortex flowmeter ay sensitibo sa mga pagbaluktot ng profile ng daloy na dulot ng upstream na piping geometry. Ang pagtugon sa mga kinakailangan sa straight-run ay hindi mapag-usapan para sa pagkamit ng na-rate na katumpakan.

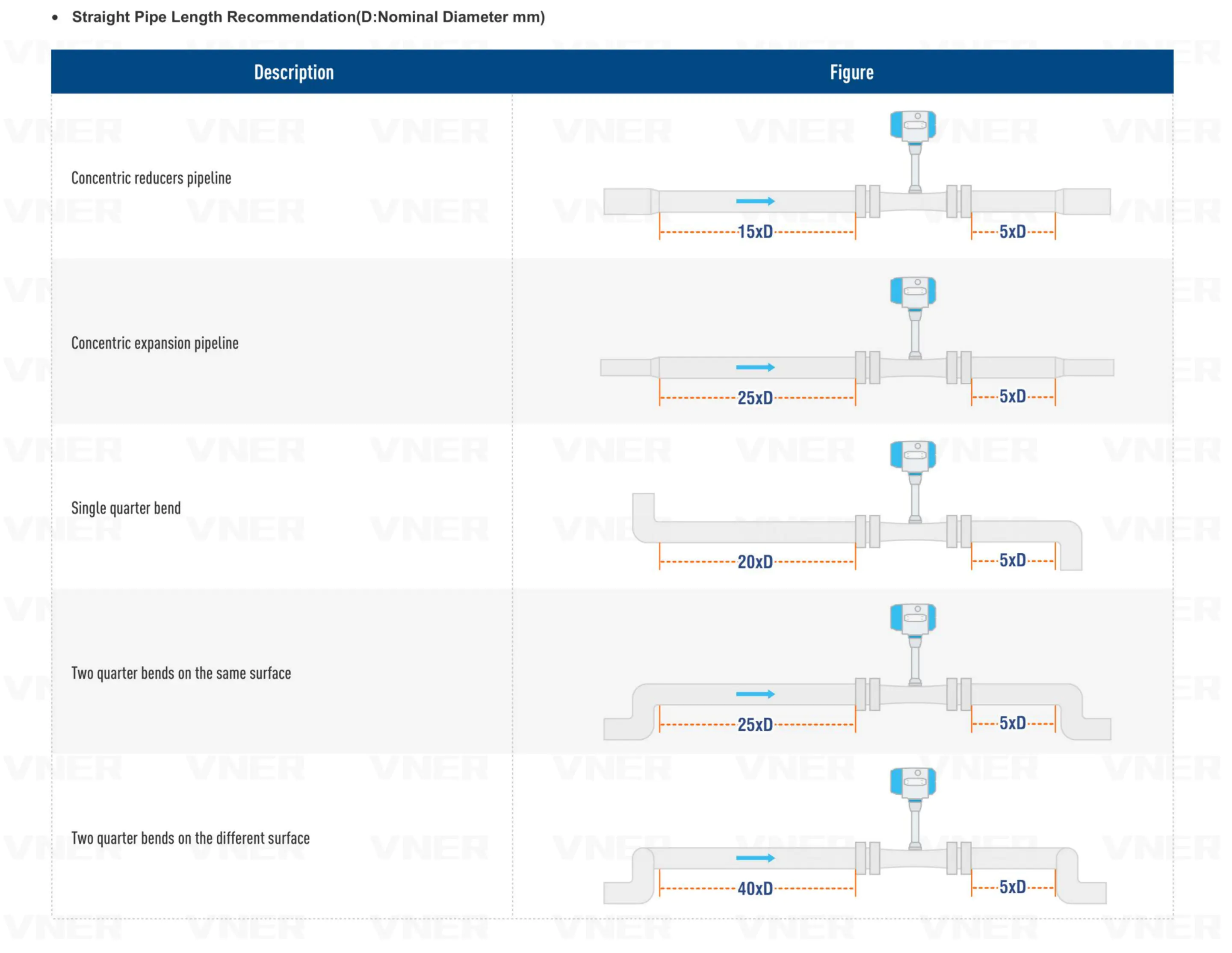

Upstream at Downstream Straight Pipe Requirements

Ang mga sumusunod na straight-run na kinakailangan ay nalalapat sa karamihan ng vortex flowmeter sa ilalim ng karaniwang mga kondisyon ng pag-install. Ang mga aktwal na kinakailangan ay nag-iiba ayon sa disenyo ng tagagawa at metro:

Sensitivity ng Vibration at Pulsation

Ang mga flowmeter ng vortex ay likas na madaling kapitan ng mekanikal na panginginig ng boses dahil ang kanilang mga sensor ay nakakakita ng mga puwersang nag-o-oscillating. Maaaring magdulot ng vibration ng pipeline sa mga frequency na malapit sa vortex shedding frequency maling pulso, signal dropout, o mali-mali na pagbabasa . Karamihan sa mga modernong digital signal processor ay may kasamang adaptive na pag-filter upang makita ang pagkakaiba sa pagitan ng vortex signal at vibration noise, ngunit ang matinding vibration environment — malapit sa mga compressor, pump, o steam turbine — ay dapat na maingat na suriin. Ang pag-mount ng metro sa isang piraso ng spool na nakahiwalay sa vibration o ang paglipat nito nang higit pa mula sa pinagmulan ng vibration ay mga praktikal na diskarte sa remediation.

Mga Pagsasaalang-alang ng Saklaw ng Daloy at Minimum na Daloy

Ang bawat vortex flowmeter ay may pinakamababang nasusukat na bilis ng daloy - karaniwan 0.5–1.0 m/s para sa mga likido and 3–5 m/s para sa mga gas at singaw — sa ibaba kung saan ang vortex shedding ay nagiging hindi regular at ang signal ay hindi maaasahan. Ang mas mababang threshold na ito ay madalas na tinatawag na cutoff velocity o minimum na nakikitang daloy. Sa ibaba ng puntong ito, zero ang output ng metro anuman ang aktwal na daloy, na dapat isaalang-alang sa mga application na may malawak na mga kinakailangan sa turndown.

Ang praktikal na turndown ratio para sa karamihan ng vortex meter ay 10:1 hanggang 20:1 , kumpara sa 100:1 o higit pa para sa Coriolis o magnetic flowmeters. Para sa mga steam system na regular na gumagana sa mababang load — halimbawa, sa panahon ng pagsisimula ng planta o magdamag — ang limitasyong ito ay maaaring magdulot ng malalaking gaps sa pagsukat maliban kung ang meter ay konserbatibo ang sukat para sa maximum na inaasahang daloy kaysa sa average.

Isang kapaki-pakinabang na panuntunan sa pagpapalaki: pumili ng sukat ng metro kung saan ang ang normal na bilis ng daloy ng pagpapatakbo ay nasa pagitan ng 3 at 15 m/s para sa gas/singaw at sa pagitan ng 1 at 7 m/s para sa mga likido. Tinitiyak nito na ang operating point ay nananatiling maayos sa loob ng linear range habang umaalis sa headroom para sa mga daloy ng daloy.

Pagpili ng Tamang Configuration ng Vortex Flowmeter

Gamitin ang sumusunod na pamantayan sa pagpapasya upang matukoy ang naaangkop na variant ng vortex flowmeter para sa iyong aplikasyon:

1. Kilalanin ang iyong fluid phase at pagkakaiba-iba : Liquid sa stable na kondisyon → standard vortex. Saturated steam o gas na may variable pressure → pressure compensation. Superheated steam, natural gas, o anumang gas na may parehong pressure at temperature variation → pinagsamang P T compensation.
2. Tukuyin kung kailangan ang mass flow o volumetric na daloy : Ang pagsingil ng enerhiya, paglilipat ng kustodiya, at kontrol sa pagkasunog ay karaniwang nangangailangan ng mass flow. Ang pagpuno ng tangke o pag-batch ng proseso ay maaaring kailangan lang ng volumetric na daloy, kung saan ang isang standard o single-compensation meter ay maaaring sapat na.
3. Suriin ang numero ng Reynolds sa pinakamababang daloy : Ang vortex meter ay nangangailangan ng pinakamababang bilang ng Reynolds na humigit-kumulang Re = 20,000 para sa maaasahang pagpapadanak. Para sa mga malapot na likido o napakababang daloy ng mga kondisyon, ang threshold na ito ay maaaring hindi maabot at dapat isaalang-alang ang isang alternatibong teknolohiya.
4. Suriin ang kapaligiran ng pag-install : Ang mataas na vibration, pulsating flow, o hindi sapat na straight run ay maaaring mangailangan ng ibang teknolohiya ng metro o makabuluhang pagbabago sa piping bago mabuhay ang vortex metering.
5. Suriin ang mga kinakailangan sa komunikasyon at pagsasama : Ang nabayarang vortex meter ay naglalabas ng maramihang mga variable ng proseso. Kumpirmahin na ang control system o imprastraktura ng pagkuha ng data ay sumusuporta sa output protocol ng meter — HART, Profibus, o FOUNDATION Fieldbus — bago tumukoy ng multivariable unit.

Para sa karamihan ng mga application ng pagsukat ng enerhiya ng singaw — na kumakatawan sa pinakamalaking kaso ng paggamit para sa mga nabayarang vortex flowmeter — isang pinagsamang yunit ng kompensasyon ng presyon at temperatura ang tamang detalye. Ang marginal na gastos sa isang pressure-only na modelo ay katamtaman, habang ang pagpapabuti ng katumpakan para sa superheated steam service ay malaki at kadalasang kinakailangan ng mga pamantayan sa pamamahala ng enerhiya ng site gaya ng ISO 50001.
