Ano ang Nagiging Ultimate Solution ng Coriolis Mass Flowmeter para sa High-Accuracy na Pagsukat sa Modernong Industriya?

Sa gitna ng malalim na pagbabago ng Industriya 4.0, ang katumpakan ng pagsukat ng fluid ay hindi na isang teknikal na parameter lamang; ito ay naging isang pangunahing sukatan para sa pagsukat ng automated na kahusayan sa produksyon at mga antas ng matalinong pagsubaybay. Sa kanyang subersibong pilosopiya sa disenyo, ang Coriolis Mass Flowmeter ay ganap na nasira ang mga tanikala ng tradisyonal na volumetric na pagsukat, na kadalasang pinipigilan ng mga salik sa kapaligiran tulad ng temperatura, presyon, at densidad ng likido. Sa kasalukuyan, ang teknolohiyang ito ay mabilis na tumagos sa mga high-end na sektor ng pagmamanupaktura gaya ng mga petrochemical, pagkain at mga parmasyutiko, pagmamanupaktura ng semiconductor, at industriya ng dagat, na nagiging kinikilalang "gold standard" para sa kumplikadong pagsubaybay sa likido. Habang ang mga pandaigdigang industriya ay umiikot patungo sa neutralidad ng carbon at pagbabawas ng basura, ang kakayahang direktang sukatin ang masa ay nagbibigay ng sukdulang pundasyon ng data para sa pag-optimize ng mapagkukunan at pagsubaybay sa carbon footprint.

Ano ang Coriolis Mass Flowmeter?

Ang Coriolis mass flowmeter ay isang sopistikadong precision na instrumento na idinisenyo batay sa mga klasikal na dynamic na prinsipyo, partikular ang Coriolis effect. Sa mga tuntunin ng pisikal na kakanyahan, ito ay mga henerasyon bukod sa tradisyonal na orifice, turbine, o electromagnetic flowmeters. Karaniwang sinusukat ng mga conventional device ang fluid "volume," na lubhang madaling kapitan ng interference mula sa thermal expansion o contraction. Sa kabaligtaran, ang isang Coriolis meter ay sumusukat sa "tunay na masa" ng likido—isang pisikal na dami na nananatiling pare-pareho sa anumang kondisyon ng pagpapatakbo, kung ang likido ay isang kumukulong likido o isang naka-compress na gas.

Sa panloob, ang core nito ay binubuo ng isa o dalawang panukat na tubo na pinananatili sa isang estado ng tumpak na kontroladong vibration. Ang isang high-frequency na maliit na actuator (drive coil) ay nagtutulak sa mga panukat na tubo upang mag-vibrate sa kanilang partikular na natural na frequency, katulad ng isang tuning fork. Mahusay na ginagamit ng disenyong ito ang inertial na puwersa na nabuo ng mga fluid particle na gumagalaw sa loob ng isang vibrating system, na nagko-convert ng abstract na katangian ng masa sa mga nakukuhang mekanikal na signal. Ang direktang paraan ng pagsukat na ito ay nag-aalis ng pangangailangan para sa mga kumplikadong kalkulasyon ng density, na nagbibigay ng "iisang pinagmulan-ng-katotohanan" para sa mga inhinyero ng proseso.

Paano Gumagana ang Mass Flowmeter?

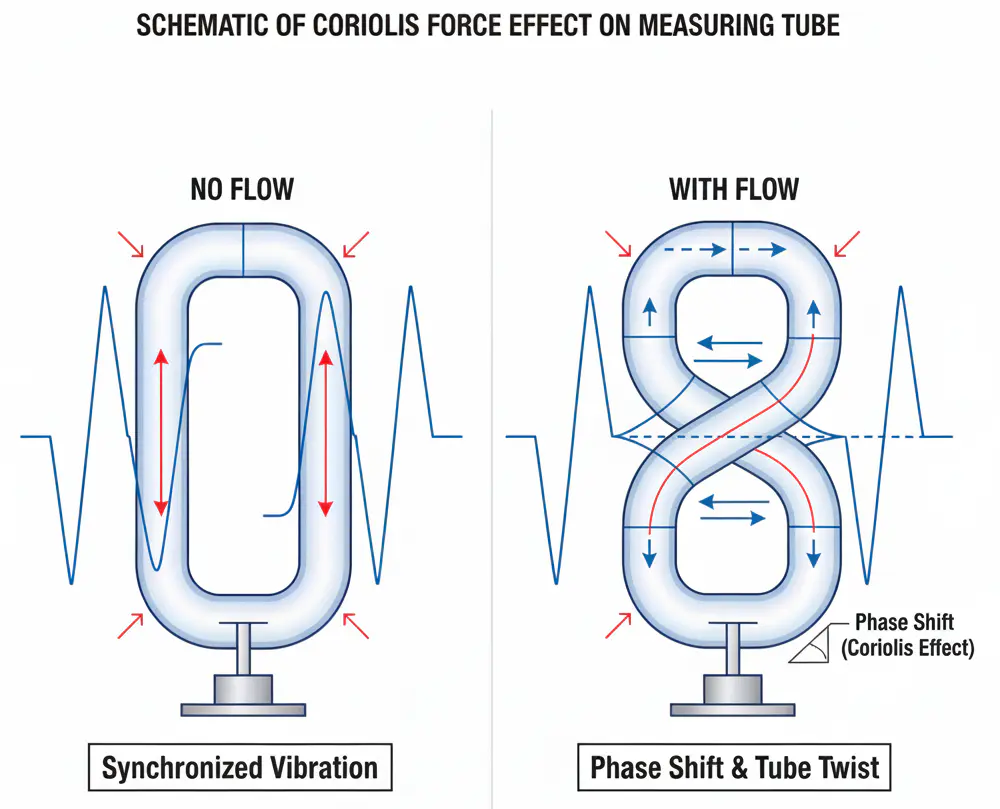

Upang malalim na maunawaan ang mekanismo ng pagpapatakbo ng flowmeter na ito, kailangan nating obserbahan ang dynamic na mekanikal na pag-uugali ng likido habang pumapasok ito sa mga high-frequency na vibrating tubes. Ang prosesong ito ay maaaring hatiin sa apat na pangunahing teknikal na yugto:

High-Frequency Vibration Excitation: Kapag nagsimula na ang flowmeter, pinapatakbo ng actuator ang mga panukat na tubo upang makagawa ng mga micro-vibrations sa mataas na frequency (karaniwang 400-1000 Hz). Sa isang static na estado (walang daloy), ang mga cycle ng vibration ng buong tubo ay ganap na naka-synchronize sa parehong oras at espasyo. Nakikita ng mga sensor sa inlet at outlet ang magkaparehong sine wave.

Paglahok ng Coriolis Force: Habang nagsisimulang dumaloy ang likido o gas sa mga nanginginig na tubo sa mataas na bilis, ang mga gumagalaw na particle ng likido, dahil sa pagkawalang-galaw, ay nagtatangkang pigilan ang pana-panahong panginginig ng boses ng mga tubo. Sa gilid ng pumapasok, lumalaban ang likido na itinulak palayo sa gitna ng panginginig ng boses; sa gilid ng labasan, lumalaban ito sa paghila pabalik. Ang puwersa ng pakikipag-ugnayan na ito ay kilala sa pisika bilang ang "Coriolis Force."

Mechanical Deformation at Twist: Ang puwersa ng Coriolis ay kumikilos sa magkasalungat na direksyon sa mga bahagi ng pumapasok at labasan ng tubo, na nagiging dahilan upang ang tubo ay sumailalim sa banayad na "twist" o "deformation" na hindi nakikita ng mata. Ang mekanikal na pag-twist na ito ay direktang proporsyonal sa mass flow rate—mas marami ang gumagalaw, mas malaki ang puwersa, at mas makabuluhan ang twist.

Conversion ng Phase Shift at Pag-decode ng Data: Ang pagpapapangit na ito ay nakakagambala sa pag-synchronize sa pagitan ng dalawang dulo ng tubo. Kinukuha ng mga sensor na naka-install sa inlet at outlet na dulo ang "Phase Shift" (time delay) sa pagitan ng dalawang vibration signal. Sa pamamagitan ng high-performance digital signal processing (DSP) chips, agad na kino-convert ng system ang micro-second time difference na ito sa napakatumpak na pagbabasa ng mass flow, habang sabay na kinakalkula ang density mula sa pagbabago sa natural na frequency.

Ano ang Mga Mahahalagang Benepisyo ng Coriolis Flowmeters?

Ang dahilan Mga flowmeter ng Coriolis pinalitan ang mga tradisyonal sa maraming mga high-end na pang-industriya na sitwasyon na nagmumula sa kumbinasyon ng halos walang kompromisong teknikal na mga bentahe:

Walang kapantay na Katumpakan at Pag-uulit ng Pagsukat: Ang mga modernong Coriolis meter ay maaaring magbigay ng katumpakan ng pagsukat ng masa na kasing taas ng ±0.1% o kahit ±0.05%. Ang antas ng katumpakan na ito ay mahalaga para sa paglilipat ng kustodiya, kung saan kahit na ang 0.5% na error ay maaaring humantong sa milyun-milyong dolyar na pagkalugi sa loob ng isang taon. Tinitiyak ng mataas na repeatability na nananatiling pare-pareho ang proseso ng pagmamanupaktura pagkatapos ng batch.

Superior Vibration at Environmental Immunity: Ang panloob na dalas ng pagpapatakbo ng instrumento ay karaniwang nakatakda nang tumpak sa paligid ng 400 Hz. Ang high-frequency na operasyon na ito ay gumaganap bilang isang natural na "filter," na nagpapahintulot sa device na makilala ang sarili nitong signal ng pagsukat mula sa mababang frequency na mekanikal na ingay na karaniwan sa mga pang-industriyang kapaligiran—gaya ng dagundong ng malalaking pump set, industrial compressor, o mga pangunahing makina ng barko. Tinitiyak nito ang napakataas na katatagan ng pagbabasa kahit na sa pinaka "maingay" na mga kondisyon ng halaman.

Pinasimple na Pagpapatupad ng Engineering at Mababang Pagpapanatili ng Lifecycle:

• Walang Mga Kinakailangan sa Tuwid na Pipe: Hindi tulad ng turbine o ultrasonic meter na nangangailangan ng 10-20 diameter ng tuwid na tubo upang patatagin ang mga profile ng daloy, ang isang Coriolis meter ay hindi nakasalalay sa profile ng daloy. Sa masikip na espasyo tulad ng mga offshore platform o ship cabin, nakakatipid ito ng napakalaking espasyo at gastos sa engineering.
• Walang Gumagalaw na Bahagi sa Stream: Walang mga bearings na mapuputol o mga rotor na barado. Nagreresulta ito sa napakababang kabuuang halaga ng pagmamay-ari (TCO) at mataas na oras para sa kritikal na imprastraktura.

"Digital Sensor" na may Multi-Parameter Integration: Ang nag-iisang Coriolis meter ay nagbibigay ng "trinity" ng data: Mass Flow, Density, at Temperature. Sa pamamagitan ng pagsasama ng mga halagang ito, ang meter ay maaari ding mag-output ng Dami ng Daloy at Konsentrasyon, na epektibong pinapalitan ang tatlong magkakahiwalay na instrumento ng isang digital na node.

Ang VNER AC, AG, at AH Series: Mga Espesyal na Solusyon para sa Mga Pang-industriya na Hamon

Upang matugunan ang magkakaibang at madalas na matinding pangangailangan ng modernong industriya, ang VNER ay bumuo ng tatlong espesyal na serye ng mga Coriolis mass flowmeter, bawat isa ay ininhinyero para sa mga partikular na kapaligiran sa pagpapatakbo at mga pamantayan ng regulasyon.

1. AC Series Coriolis Mass Flowmeter: Ang Flagship para sa Versatile Industrial Applications

Ang AC Series Coriolis Mass Flowmeter kumakatawan sa tuktok ng punong-punong teknolohiya ng VNER, na idinisenyo upang magsilbi bilang isang maraming nalalaman na "workhorse" para sa high-precision na daloy ng masa at pagsukat ng density sa pinakamalawak na hanay ng mga sektor ng industriya.

• Kahusayan sa Teknikal at Integridad ng Signal : Pinapatakbo ng platform ng full-digital transmitter ng A-Series, ginagamit nito ang advanced na Digital Signal Processing (DSP) upang mahawakan ang mga ultra-low flow signal nang madali. Ang pinagsama-samang MFD™ (Multi-Frequency Drive) ang teknolohiya ay nagbibigay ng pambihirang katatagan kahit na sa pagkakaroon ng entrained gas o gas-liquid two-phase na mga kondisyon, na kadalasang nagiging sanhi ng pagbagsak ng mga tradisyunal na metro.

• Mga Extreme na Pagtutukoy : Ipinagmamalaki nito ang katumpakan ng mass flow na hanggang sa ±0.05% at makatiis sa mga pressure sa pagpapatakbo hanggang sa 15.0 MPa . Ang thermal resilience nito ay walang kaparis, na may mga modelong may kakayahang gumana sa mga cryogenic zone sa -196°C o sa matinding init hanggang sa 380°C .

• Mga Pangunahing Aplikasyon : Ito ang gustong pagpipilian para sa tumpak na dosing ng kemikal, paghahalo ng hydrocarbon sa mga refinery, at mga high-pressure na chemical injection skid sa hinihingi na mga offshore na kapaligiran.



2. AG CNG/LNG Specialized Coriolis Mass Flowmeter: Nakatuon para sa CNG at LNG Fueling

Ang AG CNG/LNG Specialized Coriolis Mass Flowmeter ay isang napaka-espesyal na linya na partikular na ginawa para sa natural gas value chain, na nakatuon sa mga natatanging hamon ng Compressed Natural Gas (CNG) at Liquefied Natural Gas (LNG) custody transfer.

• High-Pressure at Cryogenic Resilience : Ang modelong AG CNG015 ay binuo upang makaligtas sa matinding pressure ng paglalagay ng gasolina ng sasakyan, na na-rate hanggang sa 40.0 MPa . Sa kabaligtaran, ang mga modelo ng LNG ay na-optimize para sa cryogenic reality ng liquid methane, na nagpapanatili ng integridad ng istruktura sa -196°C upang maiwasan ang mga tagas at mga kamalian.

• Mga Smart Algorithm para sa Pagsukat ng Gas : Itinatampok ang pagmamay-ari Algoritmo ng A-GAS™ , ang seryeng ito ay nagbibigay ng ultra-high frequency resolution para alisin ang mga error na karaniwang sanhi ng mababang gas density at mataas na bilis ng daloy. Tinitiyak nito ang isang sertipikadong batch fueling accuracy ng ±0.50% .

• Mga Pangunahing Aplikasyon : Mahalaga para sa mga CNG dispenser sa mga retail station, malakihang LNG ship bunkering, at trailer unloading sa virtual pipeline satellite stations.



3. AH Hygienic Coriolis Mass Flowmeter: Ang Pamantayan para sa Mga Proseso ng Kalinisan at Aseptiko

Ang AH Hygienic Coriolis Mass Flowmeter ay nakatuon sa sanitary world, kung saan ang kalinisan at katumpakan ay pantay na mahalaga. Ito ay iniangkop para sa mga industriya ng pagkain, inumin, pagawaan ng gatas, at parmasyutiko.

• Aseptic Engineering : Nagtatampok ang sensor ng self-draining, dead-zone-free flow path na nag-aalis ng panganib ng paglaki ng bacterial. Ang mga basang bahagi ay pinakintab sa isang pamantayan Ra 0.8 μm , na may mataas na polish Ra 0.38 μm opsyon para sa pinakasensitibong mga likido sa parmasyutiko. Ito ay ganap May kakayahang CIP/SIP , ibig sabihin, maaari itong sumailalim sa paulit-ulit na mga siklo ng sterilization na may mataas na temperatura nang hindi naaanod sa katumpakan.

• Integridad sa Materyal at Pagsunod : Lahat ng nabasa na bahagi ay gawa mula sa SS316/SS316L at ganap na sumusunod sa ASME BPE at iba pang pandaigdigang pamantayan sa sanitary, na tinitiyak ang pinakamataas na antas ng kaligtasan ng produkto.

• Mga Pangunahing Aplikasyon : Kritikal para sa standardisasyon ng taba sa pagpoproseso ng gatas, tumpak na dosing ng sangkap sa mga serbeserya, at paghahanda ng buffer sa pagmamanupaktura ng parmasyutiko kung saan ang mga bakas na talaan ng batch ay sapilitan.



Talahanayan ng Paghahambing ng Mga Teknolohiya sa Pagsukat ng Mainstream na Daloy

Anong mga Fluid ang Masusukat ng Coriolis Meter?

Ang Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Extreme Complex Liquid Handling: Napakahusay nito sa pagsukat ng mga high-viscosity polymer na kukuha ng turbine meter, mga slurry ng pagmimina na may mga katangiang non-Newtonian fluid, at mga abrasive na suspension. Sa sektor ng parmasyutiko, sinusuportahan ng "full-drain" na disenyo nito ang Clean-in-Place (CIP) at Sterilization-in-Place (SIP), na tinitiyak na walang cross-contamination sa pagitan ng mga batch.

High-Precision Industrial Gas Metering: Ang mga gas ay lubos na napipiga, na ginagawang isang bangungot ang pagsukat ng volumetric. Binabalewala ng Coriolis meter ang pagbabagu-bago ng presyon at direktang sinusukat ang mga molekula ng gas. Ginagawa nitong mas pinili para sa high-pressure natural gas custody transfer, hydrogen refueling station, at industriyal na purong gas distribution.

Mga Hamon at Hangganan ng Dalawahang Yugto ng Daloy: Sa kasaysayan, ang "slug flow" o mataas na gas entrainment ang naging dahilan ng pagtigil ng mga metro ng Coriolis. Gayunpaman, ang susunod na henerasyon ng mga metro ay gumagamit ng "Multi-Frequency Drive" at mga advanced na DSP algorithm upang mapanatili ang vibration kahit na ang fluid ay isang magulo na halo ng langis, tubig, at gas. Ito ay isang pambihirang tagumpay para sa industriya ng langis at gas, lalo na sa pagsubaybay sa wellhead kung saan ang mga kagamitan sa separator ay masyadong magastos upang i-install.

Mga Madalas Itanong tungkol sa Coriolis Flowmeters

1: Bakit mas mahal ang Coriolis meter kaysa sa iba pang uri? A1: Mas mataas ang paunang gastos dahil sa masalimuot na pagmamanupaktura ng mga vibrating tube at ang sopistikadong electronics na kinakailangan para sa micro-second signal processing. Gayunpaman, kapag isinaalang-alang mo ang kakulangan ng tuwid na piping, ang pag-alis ng mga transmiter ng temperatura/presyon, at ang disenyo ng zero-maintenance, ang "Kabuuang Gastos ng Pagmamay-ari" ay kadalasang mas mababa sa loob ng 5 taon.

2: Mahalaga ba ang oryentasyon ng metro sa panahon ng pag-install? A2: Oo. Para sa mga likidong aplikasyon, ang "tubes-down" na posisyon ay ginustong upang maiwasan ang mga bula ng hangin na ma-trap. Para sa mga aplikasyon ng gas, ang "tubes-up" ay pinakamahusay upang pahintulutan ang anumang condensed moisture na maubos. Ang side-mounting ay ginagamit para sa self-draining slurries.

3: Maaari bang masira ang isang Coriolis meter sa pamamagitan ng hangin sa linya? A3: Sa pangkalahatan, hindi. Bagama't ang hangin ay maaaring magdulot ng pansamantalang "error sa pagsukat" o "ingay" sa signal, hindi ito mekanikal na nakakasira sa metro. Ang electronics ay idinisenyo upang mabawi ang signal sa sandaling bumalik sa normal ang daloy ng likido.

4: Mayroon bang maximum na limitasyon sa lagkit para sa mga metrong ito? A4: Walang teoretikal na limitasyon sa pisika ng epekto ng Coriolis. Gayunpaman, halos, ang limitasyon ay tinutukoy ng pagbaba ng presyon. Ang mga sobrang malapot na likido ay nangangailangan ng higit na presyon ng bomba upang lumipat sa mga hubog na tubo ng metro.

5: Gaano kadalas ko kailangang muling i-calibrate ang isang Coriolis meter? A5: Dahil walang gumagalaw na bahagi na napuputol, ang "zero point" ay hindi kapani-paniwalang matatag. Maraming industriya ang muling nag-calibrate tuwing 2 hanggang 5 taon, o kapag nagdidikta ang mga kinakailangan ng regulasyon. Kung ang metro ay hindi napapailalim sa matinding kaagnasan o pagguho, ang kadahilanan ng pagkakalibrate nito ay nananatiling hindi nagbabago.

Bilang ang sukdulang solusyon para sa pagsukat na may mataas na katumpakan sa modernong industriya, ang malawakang paggamit ng Coriolis Mass Flowmeter ay nagmamarka ng kabuuang paglukso mula sa "panahon ng krudo volumetric na pagsukat" hanggang sa "panahon ng tumpak na kontrol ng masa." Sa pamamagitan ng pagbibigay ng isa, maaasahan, at multi-parameter na data source, binibigyang kapangyarihan nito ang mga inhinyero na i-optimize ang kanilang mga proseso nang may hindi pa nagagawang granularity. Tinitiyak man nito ang eksaktong profile ng lasa ng isang soft drink o pamamahala sa paglilipat ng kustodiya ng milyun-milyong galon ng LNG, ang Coriolis meter ay ang pinakamaaasahang sentinel sa mundo ng fluid dynamics. Sa patuloy na pag-ulit ng sensing technology at computing power, ang intelligent na device na ito ay walang alinlangan na gaganap ng isang hindi mapapalitang papel sa mga berdeng pabrika at pandaigdigang paglipat ng enerhiya sa hinaharap.
