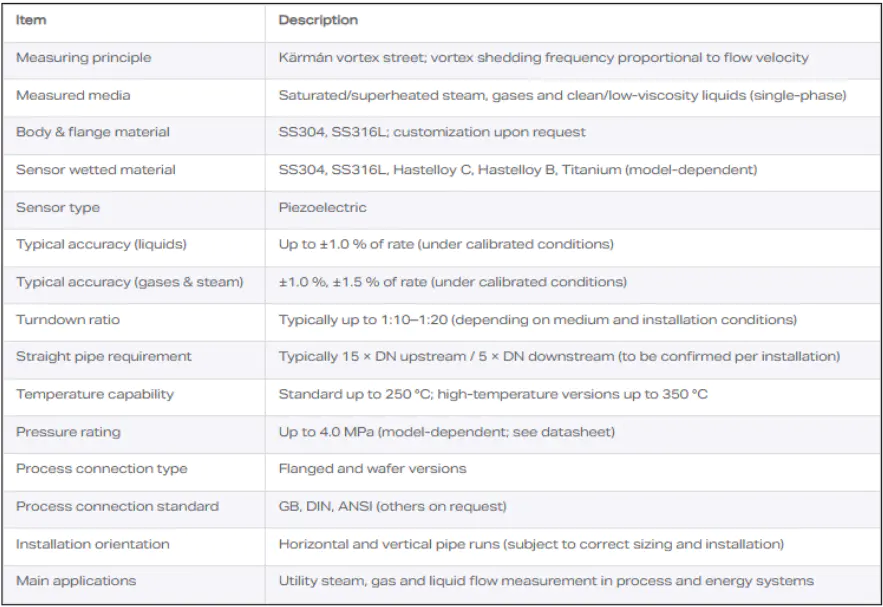

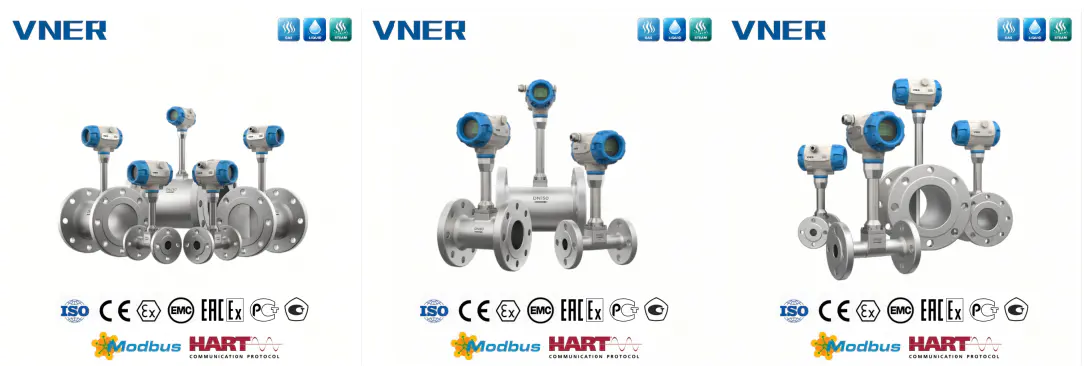

Bakit Nagiging Hindi Matatag ang isang Vortex Flowmeter — o Kahit na Tumigil sa Paggana — Pagkatapos ng Pag-install?

Nakaranas ka na ba ng vortex flowmeter na nagpapakita ng mahinang katumpakan, malalaking pagbabago ng signal, o kahit kumpletong pagkawala ng signal pagkatapos ng pag-install?

Sa maraming mga kaso, ang ugat ay hindi ang instrumento mismo, ngunit sa halip ay hindi wastong sukat at mga gawi sa pag-install. Ang mga flowmeter ng vortex ay lubos na sensitibo sa profile ng bilis, rehimen ng daloy, at configuration ng piping. Ang mga maliliit na paglihis sa mga detalyeng ito ay maaaring humantong sa mga makabuluhang error sa pagsukat.

Ipinapaliwanag ng artikulong ito ang mga pangunahing prinsipyo ng engineering sa likod ng wastong sukat, pagpili ng reducer, at mga kinakailangan sa straight pipe, batay sa mga pamantayan ng industriya at na-verify na eksperimentong pananaliksik.

1.Pagsukat ng Meter para sa Malapad na Turndown Ratio: Bakit Kadalasang Kailangan ang Pagbawas ng Diameter

Upang makamit ang a malawak na turndown ratio at tiyakin ang sapat na lakas ng signal sa mababang mga rate ng daloy, ito ay karaniwang kasanayan sa engineering bawasan ang diameter ng flowmeter na may kaugnayan sa pipeline upang mapataas ang bilis ng likido.

Para sa mga flowmeter na umaasa sa velocity-profile —gaya ng:

• Mga flowmeter ng vortex
• Mga flowmeter ng swirl (vortex precession).
• Mga electromagnetic flowmeter

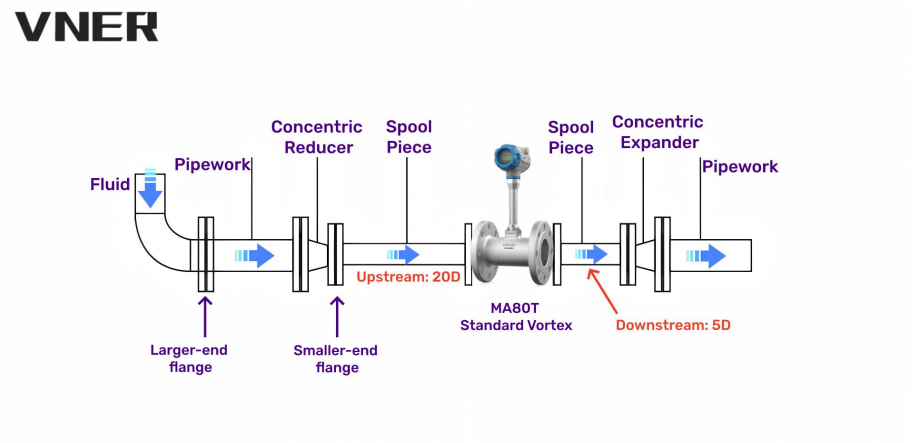

ang pagtutugma ng diameter na ito ay karaniwang nakakamit gamit ang concentric reducer .

Pangkalahatang Prinsipyo sa Pagsusukat

• Sa karamihan ng mga application, ang flowmeter nominal diameter ay dapat na katumbas ng o mas maliit kaysa sa pipe diameter .
• Para sa vortex flowmeters, the calculated meter size is often isa hanggang dalawang nominal na sukat na mas maliit kaysa sa pipeline.

Halimbawa

• Pipeline: 8" (DN200)
• puyo ng tubig flowmeter: 4" (DN100)

Sa mga espesyal na kaso—gaya ng oil custody transfer o low-flow nitrogen measurement —kahit na mas malaking pagbabawas ay maaaring ilapat upang matugunan ang matinding mga kinakailangan sa turndown.

Gayunpaman, ang sobrang laki ay nananatiling isang madalas na problema. Sa ilang mga proyekto, napili ang mga vortex flowmeter masyadong malaki , na nagreresulta sa:

• Hindi sapat na bilis sa panahon ng normal na operasyon
• Ang operasyon sa labas ng epektibong saklaw ng pagsukat
• Matinding kawalang-tatag ng signal pagkatapos ng pag-commissioning

Tala ng kaso:

Para sa nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

2.Reducer Selection: Palaging Gumamit ng Concentric Reducer

Sa tuwing kailangan ang pagbabawas o pagpapalawak ng diameter ng pipe sa mga instalasyon ng vortex flowmeter:

Dapat gamitin ang mga concentric reducer.

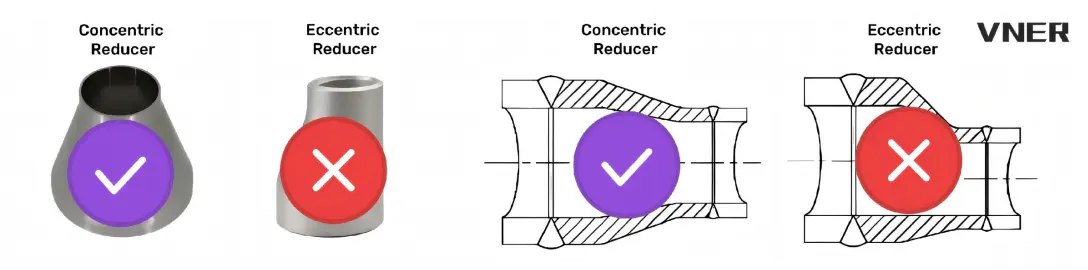

Ang mga sira-sira na reducer ay gumagawa ng mga profile ng walang simetriko na bilis na makabuluhang nagpapababa sa katumpakan ng pagsukat sa mga instrumentong sensitibo sa bilis.

3. Mga Kinakailangan sa Straight Pipe para sa Pag-install ng Pinababang Diameter

Mga Kinakailangan sa Reducer Geometry

Upang mabawasan ang pagbaluktot ng daloy:

• Ang ang anggulo ng kono α ng reducer ay hindi dapat lumampas sa 15°
• Sa ilalim ng kondisyong ito, ang reducer ay maaaring ituring bilang bahagi ng tuwid na haba ng tubo

pareho upstream at downstream reducer ay dapat na concentric, unti-unting reducer.

4. Minimum na Upstream Straight Length na Kinakailangan (Mga Karaniwang Halaga)

D = panloob na diameter ng tubo

5. Pangkalahatang Kundisyon sa Pag-install para sa Vortex Flowmeters

Ang isang maayos na naka-install na vortex flowmeter ay dapat matugunan ang mga sumusunod na kondisyon:

a) Naka-install nang pahalang o patayo (para sa mga likido: ibaba-pataas na direksyon ng daloy) sa isang tubo na tumutugma sa nominal na diameter

b) Sapat, hindi nakaharang sa upstream at downstream na tuwid na haba ng tubo gaya ng tinukoy

c) Coaxial alignment sa pipeline; hindi dapat pumasok ang mga gasket sa daloy

d) Ang multi-section na piping ay dapat manatiling tuwid na may kaunting axis misalignment

e) Pagsusukat ng temperatura:

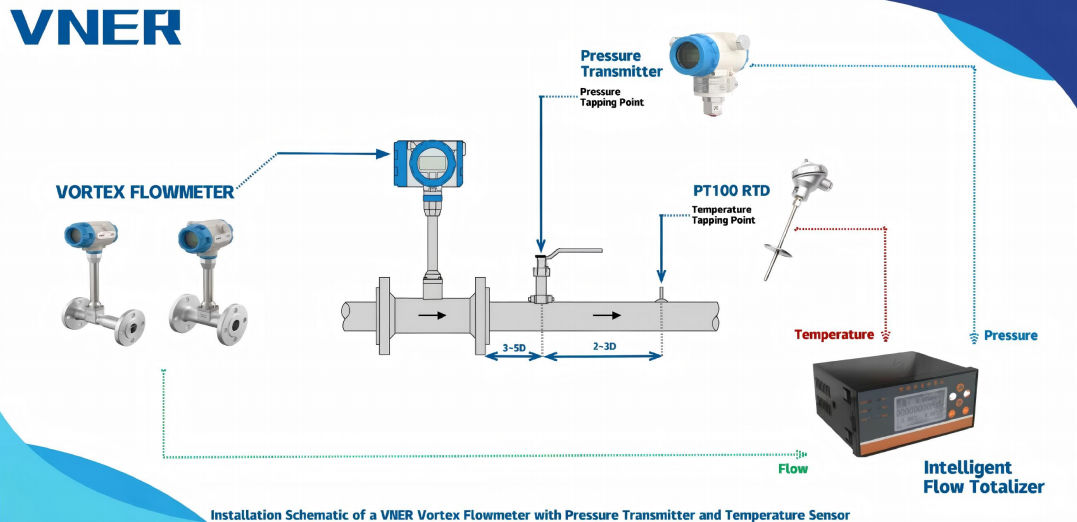

• Mas mabuti sa pamamagitan ng built-in na thermowell
• Kung hindi, hanapin ang sensor 2–5D sa ibaba ng agos

f) Pagsukat ng presyon:

• Mas mabuti sa pamamagitan ng built-in na pressure tapping
• Kung hindi, hanapin ang pag-tap 2–7D sa ibaba ng agos

g) Walang mga balbula o bypass na linya sa loob ng mga tuwid na seksyon ng tubo

h) Walang flow control valves sa itaas ng metro

i) Kung may mga bula ng gas o mga dumi, i-install ang mga separator o filter upstream ng straight run

6. Karaniwang Straight Pipe Length (Closed Conduit Measurement)

7. Mga Pagsasaalang-alang sa Lokasyon ng Valve at Dalawang-Phase Daloy

• Iwasan ang mga balbula o bypass malapit sa flowmeter
• Ang mga balbula na nagpapababa ng presyon ay maaaring magdulot ng pagbabago sa bahagi sa ibaba ng agos
• Ang dalawang-phase na daloy (gas sa likido o likido sa gas) ay dapat iwasan
• Gumamit ng mga gas separator o mga filter sa itaas ng agos kung kinakailangan

8.Bakit Dapat Iwasan ang Mga Eccentric Reducer

Ang mga Coriolis mass flowmeter at positive displacement meter ay hindi nakasalalay sa profile ng bilis.

Ang lahat ng iba pang flowmeter ay nakadepende sa velocity-profile at nangangailangan ng tuwid na upstream at downstream na haba ng pipe.

Pangunahing gabay sa industriya:

• Ang mga kinakailangan sa pag-install para sa mga differential pressure device ay dapat sumunod sa ISO 5167-1
• Para sa other flowmeters, manufacturer installation guidelines must be strictly followed
• Ang mga sira-sira na reducer ay malubhang nakakagambala sa mga profile ng bilis at hindi dapat gamitin malapit sa mga metrong umaasa sa bilis

9. Epekto ng Concentric Reducer sa Velocity Profile (Ebidensya sa Eksperimento)

Mga eksperimentong pag-aaral na isinagawa ni TNO at Delft Hydraulics gamit ang hangin at tubig ipakita:

• Isang concentric reducer na may diameter ratio D_meter / D_pipe ≈ 0.44 maaaring i-convert ang isang walang simetriko profile ng bilis sa isang halos simetriko (kawalaan ng simetrya < 2%)
• Ang downstream velocity profile resembles a plug-type velocity profile (PTVP)
• Sa 5D sa ibaba ng agos , nananatiling stable ang profile sa:
  Re = 50,000–250,000 (hangin)
  Re = 20,000–500,000 (tubig)
• Concentric reducer huwag alisin ang pag-ikot , lalo na ang sanhi ng mga spatial na baluktot
• Maaaring mangailangan ng mga de-swirl device ≥6D ang haba , depende sa swirl pitch

Buod ng mga Natuklasan

• Concentric reducer significantly improve velocity symmetry
• Angy do not remove swirl
• Ang mga concentric reducer lamang ang nagbibigay ng benepisyong ito
• Ang mga sira-sira na reducer ay nagpapakilala ng matinding velocity distortion

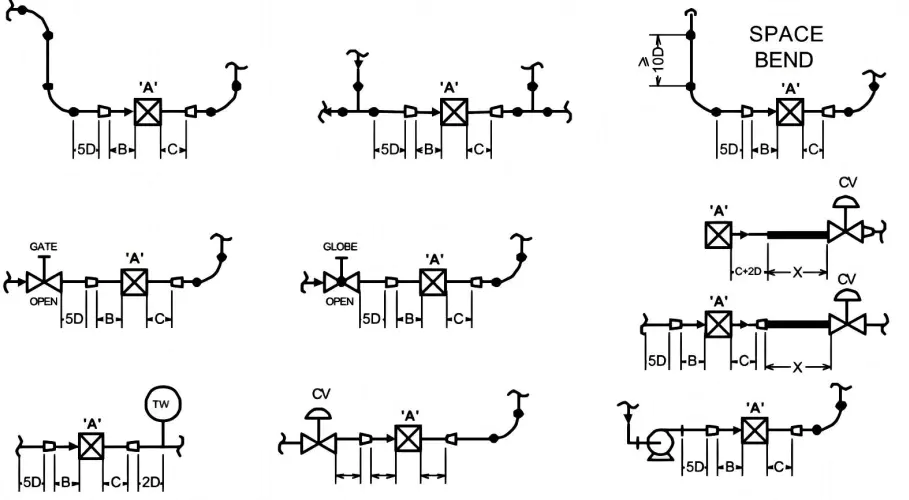

10. Mga Kinakailangan sa Straight Pipe para sa Pag-install ng Pinababang Diameter

(D_meter / D_pipe ≤ 0.7)

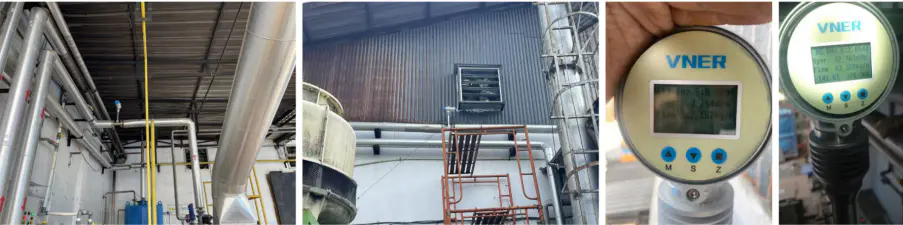

Final Engineering Takeaway

Kapag ang isang vortex flowmeter ay hindi gumagana, ang sanhi ay bihirang "kalidad ng instrumento."

Mas madalas, ito ay a problema sa antas ng sistema kinasasangkutan ng:

• Hindi tamang pagpili ng diameter
• Maling uri ng reducer
• Hindi sapat ang haba ng tuwid na tubo
• Nasira ang profile ng bilis

Correct sizing concentric reducer disciplined piping design ay ang pundasyon ng matatag, tumpak na pagsukat ng daloy ng puyo ng tubig.

Kung idinisenyo mo nang tama ang field ng daloy, gagawin ng instrumento ang trabaho nito.
