Bakit Mahalaga ang Liquid Turbine Flowmeter para sa High-Precision Liquid Metering?

Sa larangan ng precision fluid measurement, ang Liquid Turbine Flowmeter ay nananatiling isa sa mga pinaka-maaasahan at mahusay na instrumento para sa paghawak ng malinis, mababang lagkit na likido. Ang Serye ng LWGY Liquid Turbine Flowmeter ay isang testamento sa pagiging maaasahan na ito, na nag-aalok ng isang compact na disenyo na nagsasama ng mekanikal na tibay na may sopistikadong electronic sensing. Partikular na idinisenyo para sa mga sistemang pang-industriya at komersyal, ang flow meter na ito ay nagko-convert ng fluid kinetic energy sa isang masusukat na dalas ng pag-ikot. Sa pamamagitan ng pagtutok sa simpleng konstruksyon at mabilis na pagtugon, ang serye ng LWGY ay nagbibigay ng isang cost-effective ngunit lubos na tumpak na solusyon para sa magkakaibang mga aplikasyon ng likido mula sa paggamot ng tubig hanggang sa pinong pagproseso ng kemikal.

Paano Kino-convert ng Serye ng LWGY ang Daloy ng Daloy sa Rotational Data?

Ang pangunahing prinsipyo ng pagganap ng Liquid Turbine Flowmeter ay mapanlinlang na simple ngunit nangangailangan ng tumpak na engineering upang mapanatili ang katumpakan. Habang pumapasok ang likido sa metro, kinokondisyon muna ito upang matiyak ang isang matatag na profile ng daloy bago ito makipag-ugnayan sa mga panloob na bahagi.

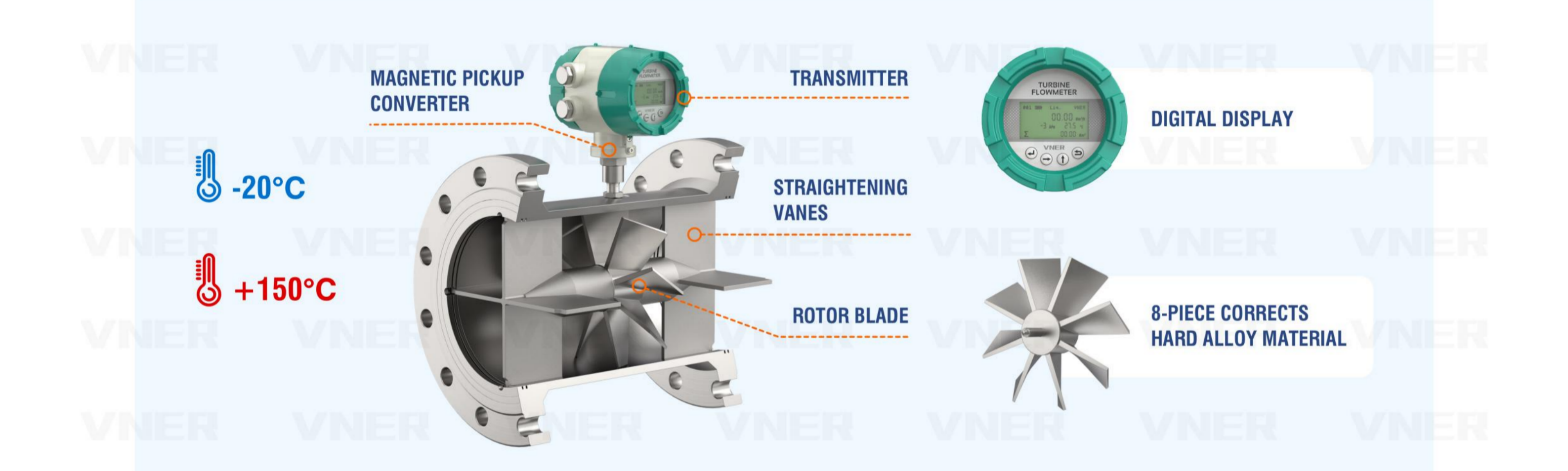

Ano ang Papel ng Flow Straightener at Rotor Assembly?

Ang proseso ay nagsisimula habang ang likido ay dumadaan sa isang pinagsamang tagatuwid ng daloy . Ang component na ito ay kritikal dahil inaalis nito ang turbulence at swirl na dulot ng upstream pipe bends o valves. Kapag ang daloy ay nagpapatatag, ito ay dumadaan sa ibabaw ng rotor ng turbine . Ang anggulo ng rotor blades ay idinisenyo upang ang bilis ng likido ay pumipilit sa turbine na umikot. Dahil sa precision-machined bearings at magaan na rotor, ang bilis ng rotor ay nagiging direktang proporsyonal sa volumetric na rate ng daloy . Ang linear na relasyon na ito ang nagpapahintulot sa Liquid Turbine Flowmeter upang mapanatili ang napakataas na katumpakan sa buong saklaw ng pagpapatakbo nito.

Paano Nakikita ng Pickup Sensor ang Mga Tumpak na Blade Passage?

Upang isalin ang mekanikal na pag-ikot sa isang de-koryenteng output, ang LWGY series ay gumagamit ng mataas na sensitivity sensor ng pickup . Habang umiikot ang turbine, ang mga blades na hindi kinakalawang na asero ay dumadaan sa magnetic field na nabuo ng sensor na matatagpuan sa labas ng katawan ng daloy. Sa bawat oras na ang isang talim ay pumasa sa sensor, isang pulso ang nabuo. Ang resulta signal ng pulso nagtatampok ng frequency na direktang proporsyonal sa bilis ng daloy. Ang digital-ready na output na ito ay maaaring direktang ipadala sa isang lokal na display, isang PLC, o isang batch controller para sa real-time na pagsubaybay at pag-log ng data.

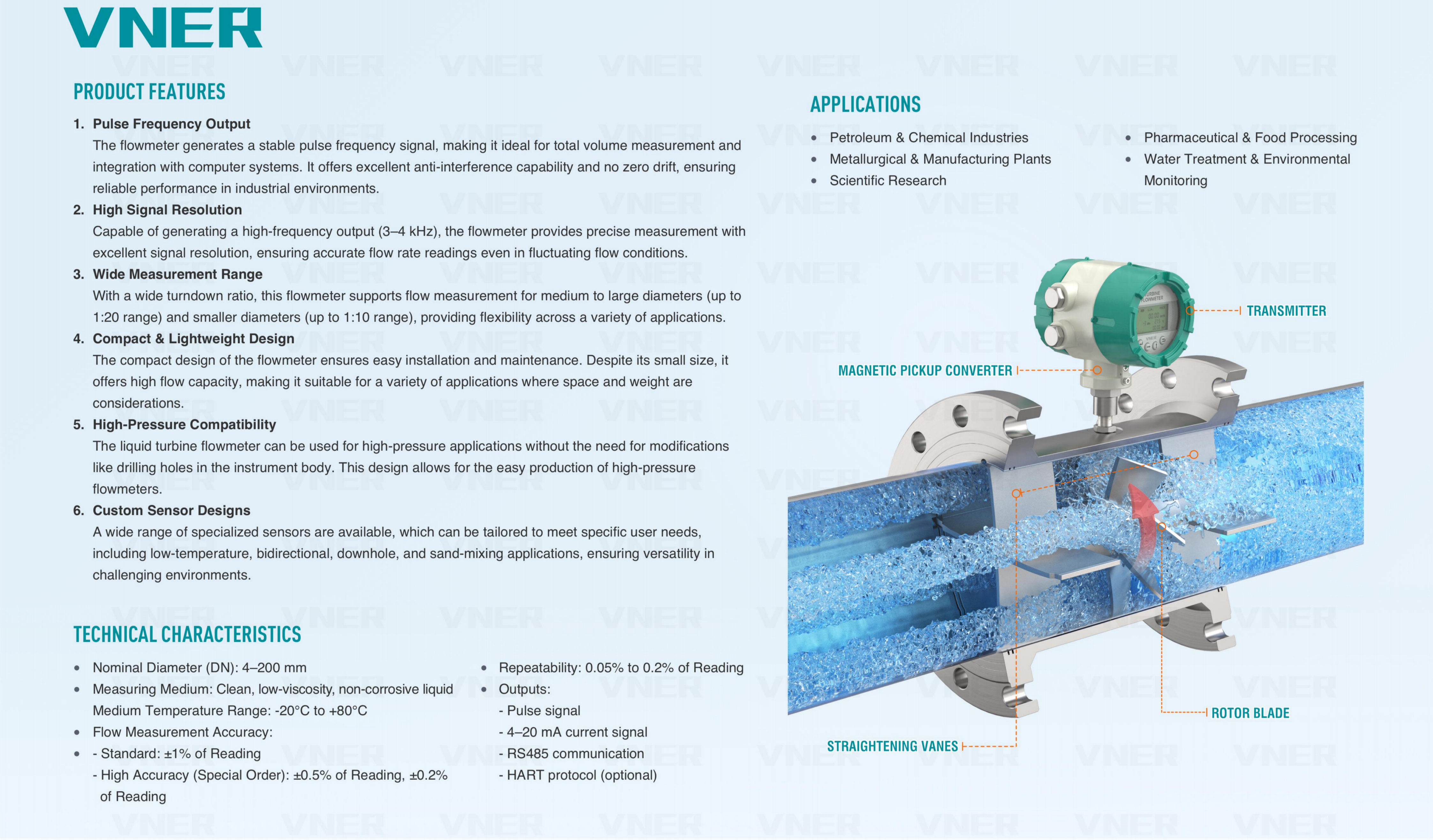

Ano ang Pangunahing Teknikal na Pagtutukoy ng Serye ng LWGY?

Upang tumulong sa pagsasama ng system at pagpili ng hardware, binabalangkas ng sumusunod na talahanayan ang mga pangunahing katangian ng Serye ng LWGY Liquid Turbine Flowmeter :

Bakit Ang LWGY Series ay Angkop para sa Batching at Dispensing Applications?

Sa maraming prosesong pang-industriya, ang kakayahang sumukat ng isang tiyak na dami ng likido nang mabilis at paulit-ulit ay mas mahalaga kaysa sa pagsubaybay sa tuluy-tuloy na daloy. Ang Liquid Turbine Flowmeter nangunguna sa mga ganitong sitwasyong "Batching" dahil sa mga natatanging katangiang pisikal nito.

Napapabuti ba ng Mabilis na Oras ng Pagtugon ang Katumpakan ng Dispensing?

Isa sa mga natatanging tampok ng LWGY Series ay ang mababang inertia rotor nito. Hindi tulad ng mas mabibigat na displacement meter, ang turbine rotor dito Liquid Turbine Flowmeter accelerates at decelerates halos kaagad sa daloy ng likido. Ang "mabilis na pagtugon" ay mahalaga sa dispensing mga aplikasyon kung saan ang mga balbula ay mabilis na bumubukas at sumasara. Kung ang isang metro ay may mabagal na oras ng pagtugon, maaari itong makaligtaan ang paunang "slug" ng likido o magpatuloy sa pagbibilang pagkatapos magsara ang balbula, na humahantong sa pinagsama-samang mga error. Tinitiyak ng LWGY na ang bawat patak ay isinasaalang-alang mula simula hanggang matapos.

Paano Nakikinabang ang Mahusay na Repeatability sa Quality Control?

Sa chemical blending o pharmaceutical na "Batching," ang consistency ang pangunahing sukatan ng tagumpay. Ang Liquid Turbine Flowmeter alok mahusay na repeatability , karaniwang nasa loob ng 0.05% hanggang 0.2%. Nangangahulugan ito na kung ang parehong dami ng likido ay dumaan sa metro nang maraming beses sa ilalim ng parehong mga kondisyon, ang output ay mananatiling halos magkapareho. Para sa mga industriyal na operator, pinapasimple ng pagiging maaasahang ito ang kontrol sa kalidad at tinitiyak na ang mga formulation ng produkto ay mananatiling pare-pareho sa libu-libong mga cycle.

Matatagpuan ba ng Liquid Turbine Flowmeter ang High-Pressure Industrial Environment?

Habang ang mga panloob na mekanismo ay sapat na maselan upang makita ang mababang rate ng daloy, ang panlabas na pabahay ng Liquid Turbine Flowmeter ay binuo para sa tibay. Ang LWGY Series ay idinisenyo upang umunlad sa hinihingi na mga mekanikal na kapaligiran.

Ang Matatag ba na Disenyong Mekanikal ay May Kakayahang Pangasiwaan ang Mataas na Presyon?

Binuo mula sa mataas na grado na hindi kinakalawang na asero (304 o 316L), ang serye ng LWGY ay nagtatampok ng a matatag na disenyo ng mekanikal na makatiis ng mga makabuluhang presyon ng linya. Ito mataas na presyon ng kakayahan ginagawa itong mas gustong pagpipilian para sa mga hydraulic testing stat, oil field water injection, at high-pressure cleaning system. Ang kakayahan ng metro na mapanatili ang integridad ng istruktura nito sa ilalim ng presyon ay nagsisiguro na ang mga panloob na clearance sa pagitan ng rotor at ng housing ay mananatiling pare-pareho, na pumipigil sa pag-anod ng pagsukat o mekanikal na pagkabigo sa panahon ng mga pagtaas ng presyon.

Bakit ang Kalinisan ay isang Prerequisite para sa Longevity ng Turbine Meter?

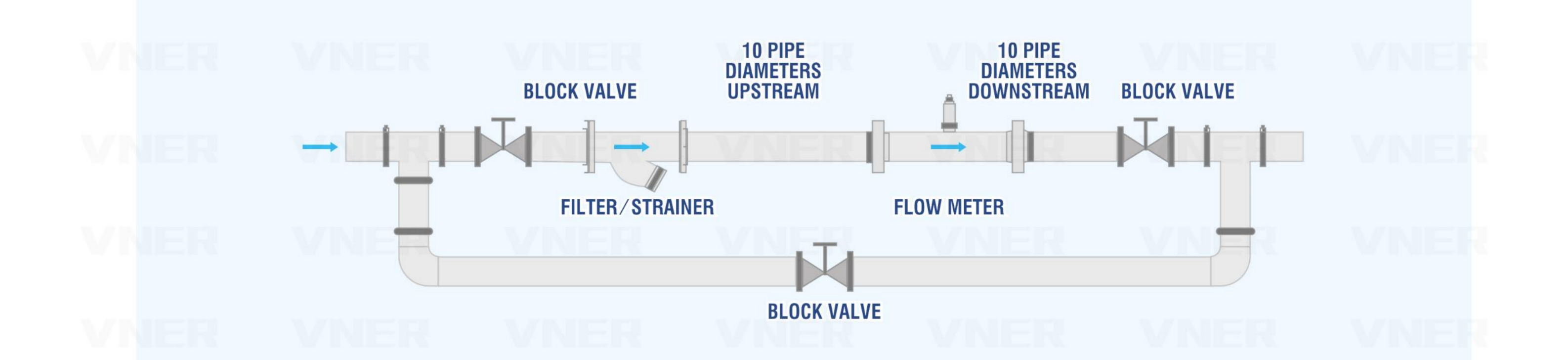

Mahalagang tandaan na ang Liquid Turbine Flowmeter ay partikular na idinisenyo para sa media na malinis at walang malalaking particle o fibrous content . Dahil ang turbine ay umiikot sa mataas na bilis sa mga precision bearings, anumang solidong debris ay maaaring magdulot ng abrasion o kahit na ma-jam ang rotor. Sa mga system kung saan ang likido ay maaaring maglaman ng paminsan-minsang mga particle, ang pag-install ng isang 20-40 mesh strainer upstream ay isang karaniwang rekomendasyon upang maprotektahan ang LWGY panloob at pahabain ang buhay ng serbisyo ng device.

Paano Disenyo ng Sistema ng Benepisyo sa Mababang Timbang at Compact Construction?

Ang mga modernong pang-industriya na skid at portable metering unit ay nangangailangan ng mga bahagi na parehong makapangyarihan at portable. Ang Liquid Turbine Flowmeter perpektong akma sa mga kinakailangang ito.

Pinapasimple ba ng Compact Form Factor ang Retrofitting?

Ang LWGY Series ay nailalarawan sa pamamagitan nito compact and mababang timbang disenyo. Kung ikukumpara sa malalaking electromagnetic flowmeter o heavy coriolis meter, ang turbine meter ay maaaring i-install sa masikip na mga configuration ng piping nang hindi nangangailangan ng mabibigat na bracket ng suporta. Ginagawa nitong partikular na kaakit-akit para sa "General-Purpose Liquid Metering" kung saan ang isang umiiral na layout ng pipe ay hindi madaling mabago. Ang mga flanged o sinulid na koneksyon ay nagbibigay-daan para sa mabilis na pag-install at pag-alis sa panahon ng pagpapanatili.

Ano ang Nagiging Mabisang Solusyon sa Meter na ito para sa Pangkalahatang Pagsusukat?

Sa pamamagitan ng pagtutok sa isang naka-streamline na mekanikal na disenyo, ang Liquid Turbine Flowmeter nagbibigay ng mataas na antas ng pagganap sa mas mababang presyo kaysa sa maraming alternatibong teknolohiya. Para sa "General-Purpose Liquid Metering" sa mga komersyal na gusali—gaya ng pagsubaybay sa pinalamig na tubig o pagsubaybay sa pagkonsumo ng gasolina—nag-aalok ang serye ng LWGY ng kinakailangang katumpakan nang walang labis na halaga ng mas kumplikadong mga espesyal na metro. Ang pagiging simple nito ay isinasalin din sa kadalian ng paggamit; ang sensor ng pickup at ang lokal na converter ay kadalasang plug-and-play, na nangangailangan ng kaunting pagsisikap sa pag-calibrate para sa mga karaniwang likido tulad ng tubig o diesel.

Paano Nagagamit ang Pulse Signal para sa Remote Monitoring?

Ang "Digital Native" nature of the Liquid Turbine Flowmeter ginagawa itong lubos na katugma ng output sa modernong automation.

Maaari bang Isama ang Signal sa PLC at SCADA Systems?

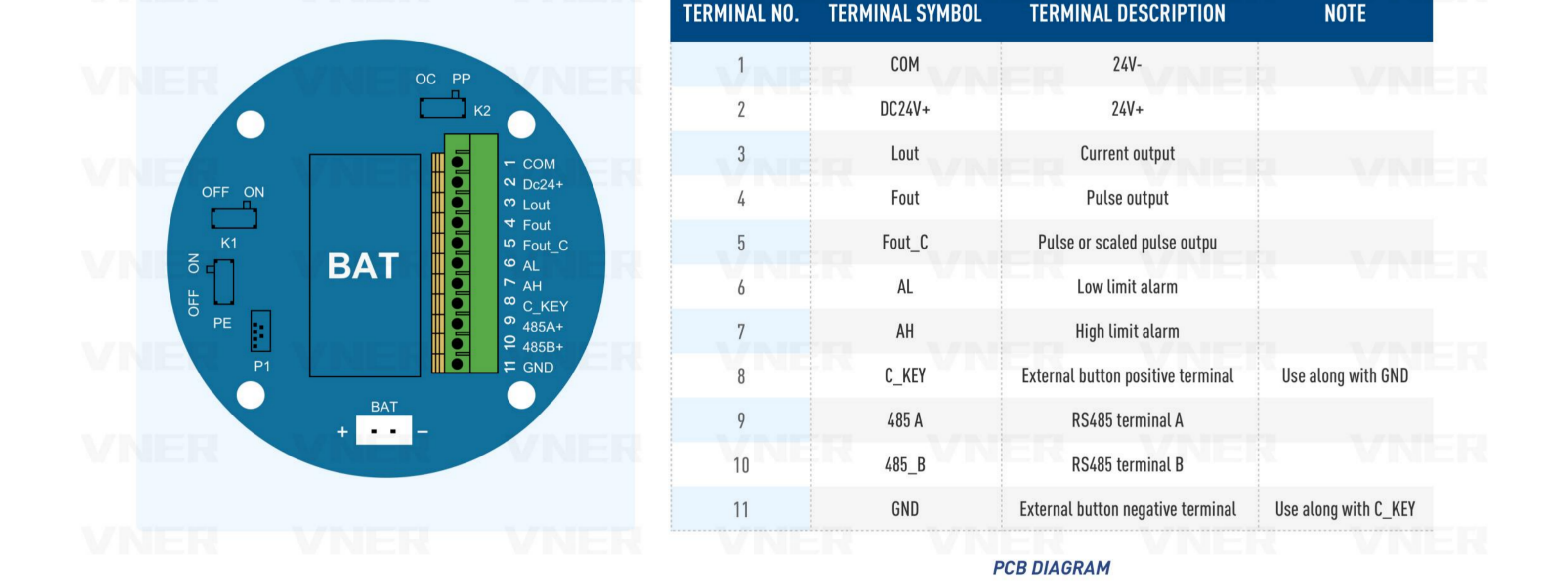

Ang raw signal ng pulso nabuo ng LWGY ay isang malinis, square-wave frequency na madaling bigyang-kahulugan ng halos anumang PLC (Programmable Logic Controller). Para sa mga pasilidad na lumilipat patungo sa Industry 4.0, ang metro ay maaaring nilagyan ng isang transmitter na nagko-convert sa pulso na ito sa isang 4-20mA analog signal o isang digital Modbus RS485 output. Ito ay nagpapahintulot sa volumetric na rate ng daloy at totalized na daloy na susubaybayan mula sa isang central control room, pinapadali ang mga remote na pagsasaayos ng proseso at automated na pamamahala ng imbentaryo.

Ang Lokal na Pagpapakita ba ay isang Opsyon para sa Mga Standalone na Application?

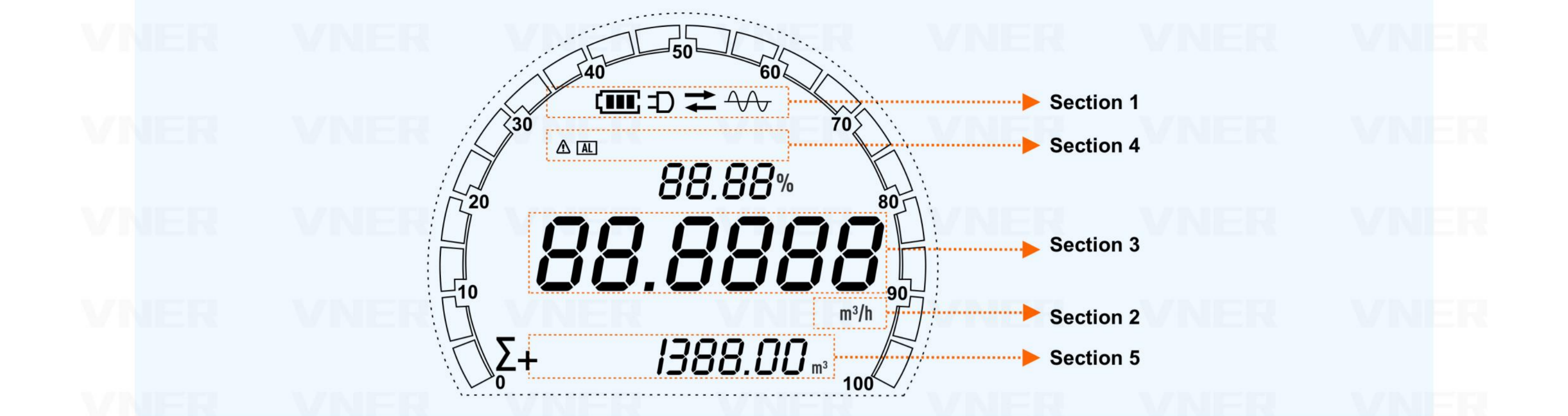

Para sa mga application kung saan walang control system, ang LWGY Series maaaring lagyan ng bateryang pinapagana ng lokal na integrator. Nagbibigay-daan ito sa mga operator na direktang basahin ang daloy ng daloy at kabuuang volume sa punto ng pagsukat. Ginagamit man para sa pagsuri sa kahusayan ng isang bomba o pagsubaybay sa paggamit ng tubig ng isang partikular na makina, ang Liquid Turbine Flowmeter nagbibigay ng malinaw, agarang data na mahalaga para sa transparency ng pagpapatakbo at pamamahala ng mapagkukunan.
