Bakit ang Swirl Flowmeter ang Preferred Solution para sa Precision Gas at Steam Measurement?

Sa espesyal na larangan ng fluid dynamics, ang Swirl Flowmeter namumukod-tangi dahil sa natatanging prinsipyong "vortex precession", na nag-aalok ng mataas na katumpakan at malawak na turndown ratio. Ang pagpapakilala ng Serye ng SA80T-TP kumakatawan sa isang makabuluhang paglukso pasulong, na lumalampas sa simpleng pagsukat ng volumetric. Ang seryeng ito ay ang temperatura at pressure compensated na bersyon ng karaniwang SA80T, na partikular na idinisenyo upang tugunan ang mga kumplikado ng pagsukat ng mga compressible fluid tulad ng singaw at mga pang-industriyang gas. Sa pamamagitan ng pagsasama ng maraming elemento ng sensing sa iisang unit, pinapasimple nito ang pag-install habang lubos na pinapabuti ang pagiging maaasahan ng data na ginagamit para sa kontrol sa proseso at paglalaan ng gastos.

Paano Nakakamit ng Serye ng SA80T-TP ang Superior Pressure Compensation?

Ang pangunahing hamon sa pagsukat ng mga gas at singaw ay ang kanilang compressibility; malaki ang pagbabago ng kanilang density sa mga pagbabago sa temperatura at presyon. Ang Pressure Compensation Swirl Flowmeter malulutas ito sa pamamagitan ng pagsasagawa ng mga real-time na kalkulasyon.

Mas Epektibo ba ang Pinagsanib na Disenyo ng Sensor kaysa sa mga External Transmitter?

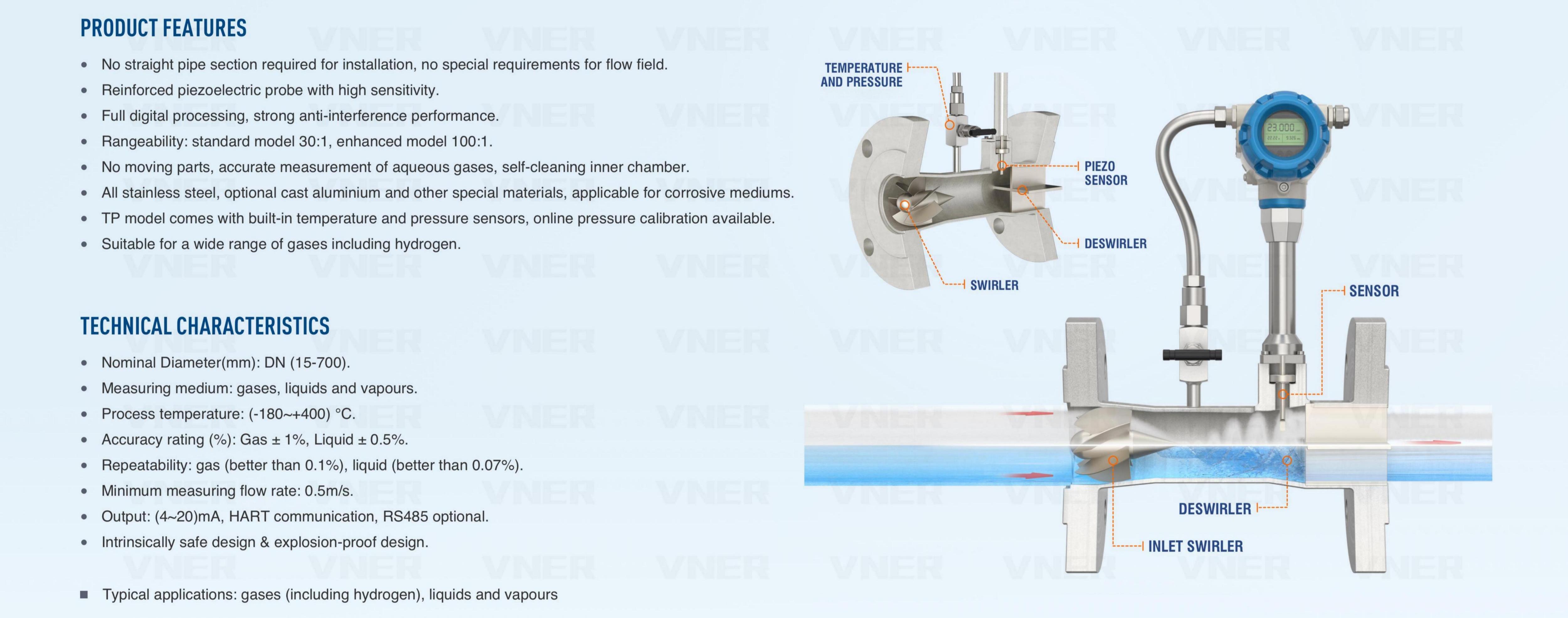

Batay sa parehong high-efficiency swirl generator at disenyo ng sensor gaya ng standard na SA80T, ang SA80T-TP ay direktang isinasama ang built-in na temperatura at pagsukat ng presyon sa flow body. Ang mga tradisyunal na setup ay kadalasang nangangailangan ng hiwalay na mga pressure transmitter at mga RTD (Resistance Temperature Detector) na naka-install sa ibaba ng agos, na nagpapakilala ng mga potensyal na leak point at karagdagang pagiging kumplikado ng mga kable. Tinitiyak ng pinagsamang diskarte ng Swirl Flowmeter na ang temperatura at presyon ay sinusukat sa eksaktong punto kung saan natukoy ang dalas ng pag-ikot, na humahantong sa isang mas tumpak na real-time na pagkalkula ng density.

Ano ang Pangunahing Teknikal na Pagtutukoy ng Serye ng SA80T-TP?

Upang maunawaan kung paano ito Swirl Flowmeter kumpara sa mga nauna nito, maaari nating tingnan ang mga pangunahing functional na parameter sa sumusunod na talahanayan:

Bakit Mahalaga ang Real-Time Density Calculation para sa Steam at Gas Network?

Sa pagsukat ng enerhiya, ang pagsukat ng "kung gaano karaming espasyo ang kinukuha ng fluid" (volumetric flow) ay kadalasang hindi gaanong mahalaga kaysa sa "kung gaano karaming enerhiya o masa ang inililipat." Ito ay kung saan ang Swirl Flowmeter na may pinagsamang kabayaran ay nagiging kailangang-kailangan.

Paano Pinoproseso ng Converter ang Mga Multi-Variable Input?

Ang converter unit ng SA80T-TP ay ang "utak" ng system. Kinukuha nito ang mga frequency signal mula sa swirl sensor at pinagsasama ang mga ito sa data mula sa panloob na temperatura at pressure sensor. Gamit ang paunang na-configure na mga parameter ng media—gaya ng mga katangian ng saturated steam o mga partikular na komposisyon ng gas—nalalapat ng device ang mga karaniwang thermodynamic correlations upang kalkulahin ang agarang density ng fluid. Binibigyang-daan nito ang Swirl Flowmeter na magbigay ng mass flow at standard volume flow outputs kasama ng conventional operating volumetric flow.

Mahawakan ba ng SA80T-TP ang Parehong Saturated at Superheated Steam?

Ang mga steam system ay kilalang-kilala na mahirap subaybayan dahil ang singaw ay maaaring lumipat sa pagitan ng saturated at superheated na estado depende sa boiler performance at pipe insulation. Ang SA80T-TP Swirl Flowmeter ay partikular na angkop para sa mga kapaligirang ito. Dahil patuloy nitong sinusubaybayan ang parehong temperatura at presyon, matutukoy nito ang estado ng singaw at ilapat ang mga tamang talahanayan ng density. Para sa saturated steam, kung saan naka-link ang temperatura at presyon, ang dual-sensor setup ay nagbibigay ng redundancy check na nagsisiguro ng katumpakan kahit na ang isang parameter ay nagbabago nang hindi inaasahan.

Ano ang Nagiging Tamang-tama sa Swirl Flowmeter para sa Energy Metering at Cost Allocation?

Ang katumpakan sa "Energy Metering" ay ang pundasyon ng pamamahala sa gastos sa industriya. Kapag ang mga pabrika ay nagbabahagi ng central boiler o compressed air plant, ang eksaktong "Cost Allocation" ay nakasalalay sa kakayahan ng flowmeter na gawing normal ang data.

Paano Napapabuti ng Karaniwang Daloy ng Dami ang Transparency ng Gastos?

Ang mga naka-compress na network ng hangin at gas ay kadalasang nakakaranas ng pagbaba ng presyon sa mahabang pagtakbo ng piping. Isang pamantayan Swirl Flowmeter walang kabayaran ay mag-uulat ng iba't ibang volume sa simula at dulo ng tubo, kahit na walang gas na nawala. Ang SA80T-TP kino-convert ang lahat ng pagbabasa sa "Standard Volume Flow" (hal., Nm³/h o SCFM), na tumutukoy sa isang nakapirming reference na presyon at temperatura. Tinitiyak nito na ang bawat departamento o nangungupahan ay sinisingil batay sa aktwal na dami ng mga molekula ng gas na natupok, anuman ang pagbabagu-bago ng lokal na presyon.

Bakit Likas na Matatag ang Prinsipyo ng "Vortex Precession"?

Ang swirl generator sa pasukan ng Swirl Flowmeter pinipilit ang papasok na likido sa isang umiikot na paggalaw. Habang pumapasok ang likido sa seksyon ng pagpapalawak, ang gitna ng pag-ikot ay nagsasagawa ng isang gyroscopic precession. Ang dalas ng precession na ito ay direktang proporsyonal sa rate ng daloy. Hindi tulad ng mga turbine meter, walang mga gumagalaw na bahagi na maaaring masira o maagaw. Hindi tulad ng mga orifice plate, walang matalim na gilid na mabubura. Ginagawa nitong ang SA80T-TP isang solusyon sa mababang pagpapanatili para sa mataas na bilis ng singaw at "marumi" na mga gas na pang-industriya kung saan maaaring mabigo ang iba pang mga sensor.

Paano Tinitiyak ng Mga Na-configure na Parameter ng Media ang Versatility ng Application?

Ang flexibility ng SA80T-TP Series ay nakasalalay sa software-driven compensation engine nito, na maaaring iayon sa partikular na fluid sa pipe.

Anong Thermodynamic Correlations ang Ginagamit para sa Katumpakan?

Gumagamit ang device ng mga industriya-standard na formula upang matiyak ang pinakamataas na antas ng katumpakan. Kung ito man ay ang mga talahanayan ng IAPWS-IF97 para sa tubig at singaw o ang mga pamantayan ng AGA/SGERG para sa natural na gas, ang Swirl Flowmeter nagsasagawa ng mga kumplikadong kalkulasyon na ito sa loob. Kino-configure lang ng mga user ang mga parameter ng media sa panahon ng pag-commissioning, at pinangangasiwaan ng meter ang iba, na nananatili sa loob ng mga naka-calibrate na limitasyon ng mga naka-install na sensor at ang aktwal na mga kondisyon ng proseso.

Maaari bang Isama ang SA80T-TP sa Modern Process Control System?

Sa isang modernong matalinong pabrika, ang Swirl Flowmeter ay gumaganap bilang isang data hub. Dahil naglalabas ito ng mass flow, temperatura, at presyon, maaari itong magbigay ng tatlong set ng data sa pamamagitan ng iisang digital interface (gaya ng HART, Modbus, o 4-20mA signal). Ang multi-variable na output na ito ay mahalaga para sa mga sopistikadong "Process Control" na mga loop. Halimbawa, sa isang kemikal na reaktor kung saan ang isang tiyak na masa ng gas ay kinakailangan para sa isang reaksyon, ang SA80T-TP ay nagbibigay ng direktang halaga ng daloy ng masa, na inaalis ang pangangailangan para sa PLC na magsagawa ng mga panlabas na kalkulasyon ng kompensasyon, sa gayon ay binabawasan ang latency ng system at mga potensyal na error sa programming.

Pinapasimple ba ng SA80T-TP ang Pag-install sa Mga Restricted Space?

Ang espasyo ay madalas sa isang premium sa pang-industriya manifold at skid-mount na kagamitan. Ang disenyo ng SA80T-TP Swirl Flowmeter direktang tinutugunan ang mga pisikal na hadlang na ito.

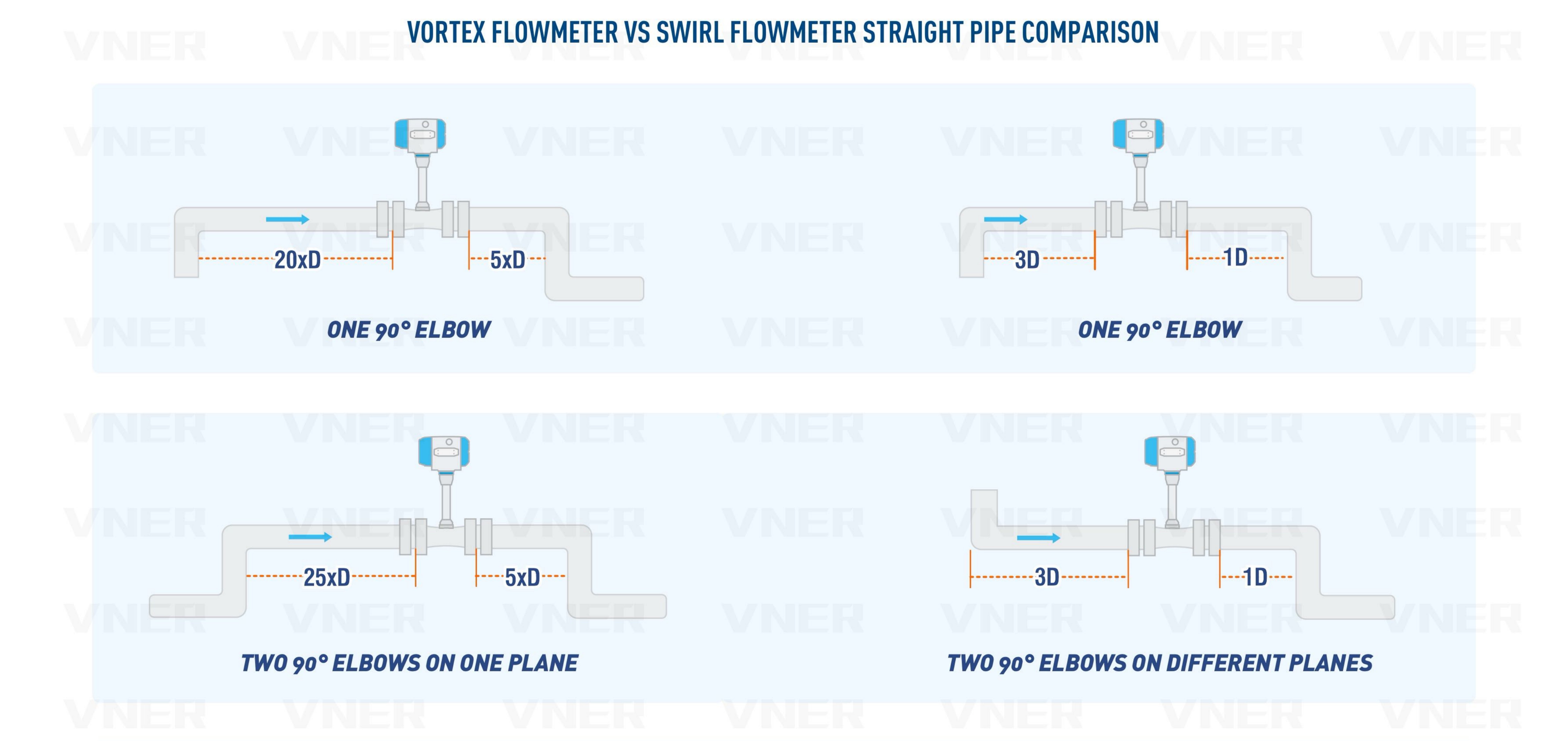

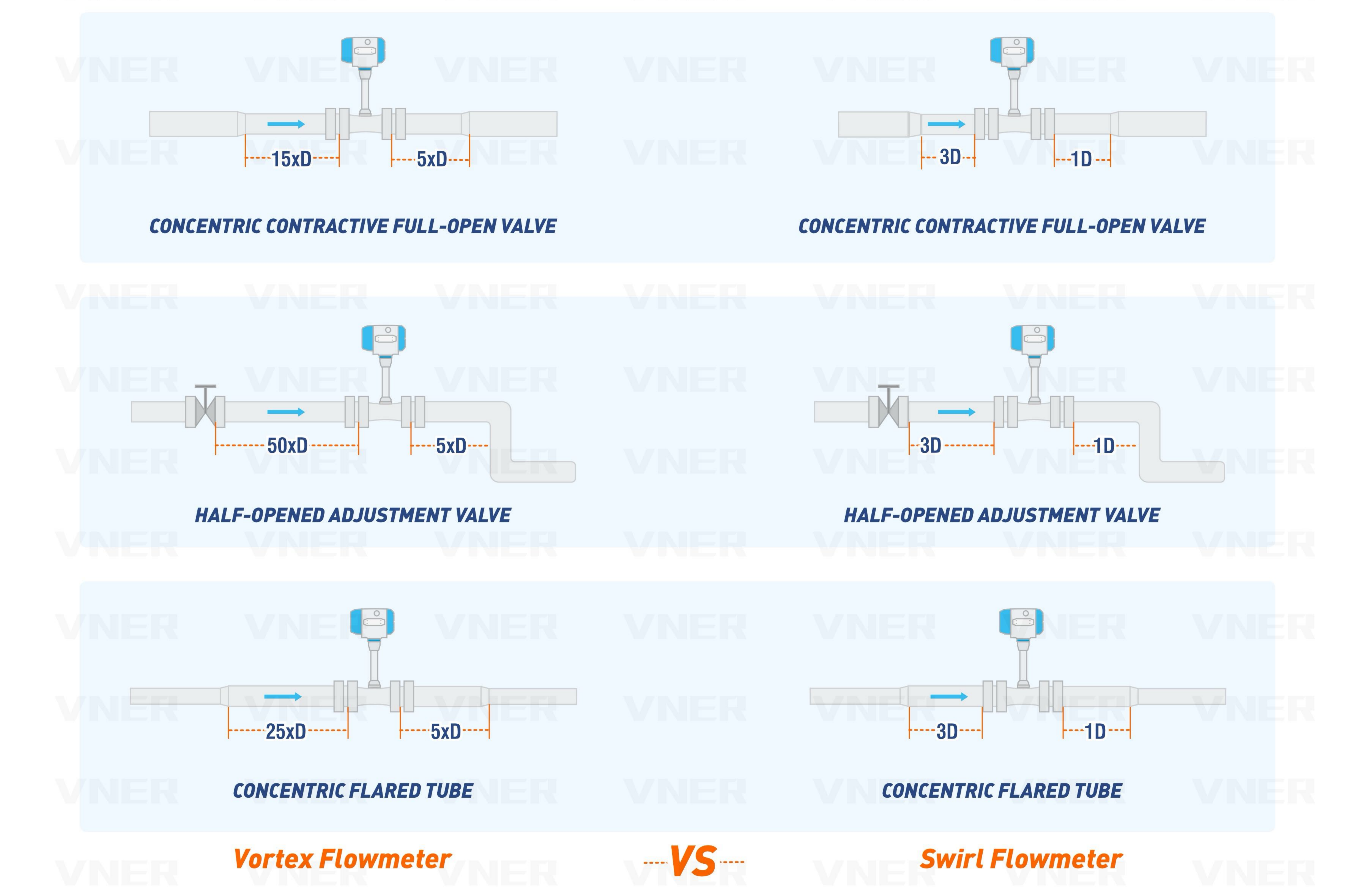

Nabawasan ba ang Kinakailangan para sa Straight Pipe Runs?

Kung ikukumpara sa karaniwang vortex flowmeters, ang Swirl Flowmeter sa pangkalahatan ay hindi gaanong sensitibo sa mga abala sa upstream na daloy dahil epektibong "muling i-profile" ng swirl generator ang fluid velocity habang pumapasok ito sa meter. Kapag pinagsama mo ito sa pinagsamang mga sensor ng temperatura at presyon, ang "footprint" ng measurement point ay lubhang nababawasan. Hindi na kailangan para sa mga dagdag na tuwid na seksyon ng tubo upang mapaunlakan ang hiwalay na presyon o mga gripo ng temperatura, na ginagawa ang SA80T-TP isang mahusay na pagpipilian para sa pag-retrofitting sa umiiral na compressed air o steam lines kung saan limitado ang espasyo.

Paano Binabawasan ng Built-in na Kompensasyon ang Kabuuang Gastos ng Pagmamay-ari?

Habang ang paunang presyo ng pagbili ng a Pressure Compensation Swirl Flowmeter ay maaaring mas mataas kaysa sa isang pangunahing volumetric meter, ang "Kabuuang Halaga ng Pagmamay-ari" ay kadalasang mas mababa. Sa pamamagitan ng pag-aalis ng pangangailangan para sa hiwalay na mga sensor, dalubhasang mounting hardware, at karagdagang paglalagay ng kable, ang kabuuang gastos sa pag-install ay nababawasan. Higit pa rito, ang tumaas na katumpakan sa balanse ng enerhiya at paglalaan ng gastos ay pumipigil sa "hindi nakikita" na mga pagkalugi sa mga network ng singaw at gas, na nagbibigay ng mabilis na return on investment sa pamamagitan ng pinahusay na kahusayan.
